Обзор
TethPower TP-P1.5 — компактный бортовой модуль питания 24 V для лёгких привязных БПЛА. Он преобразует вход 360-400 VDC в выход класса 24 V для аппарата и полезной нагрузки, которым требуется непрерывное питание во время длительных миссий.

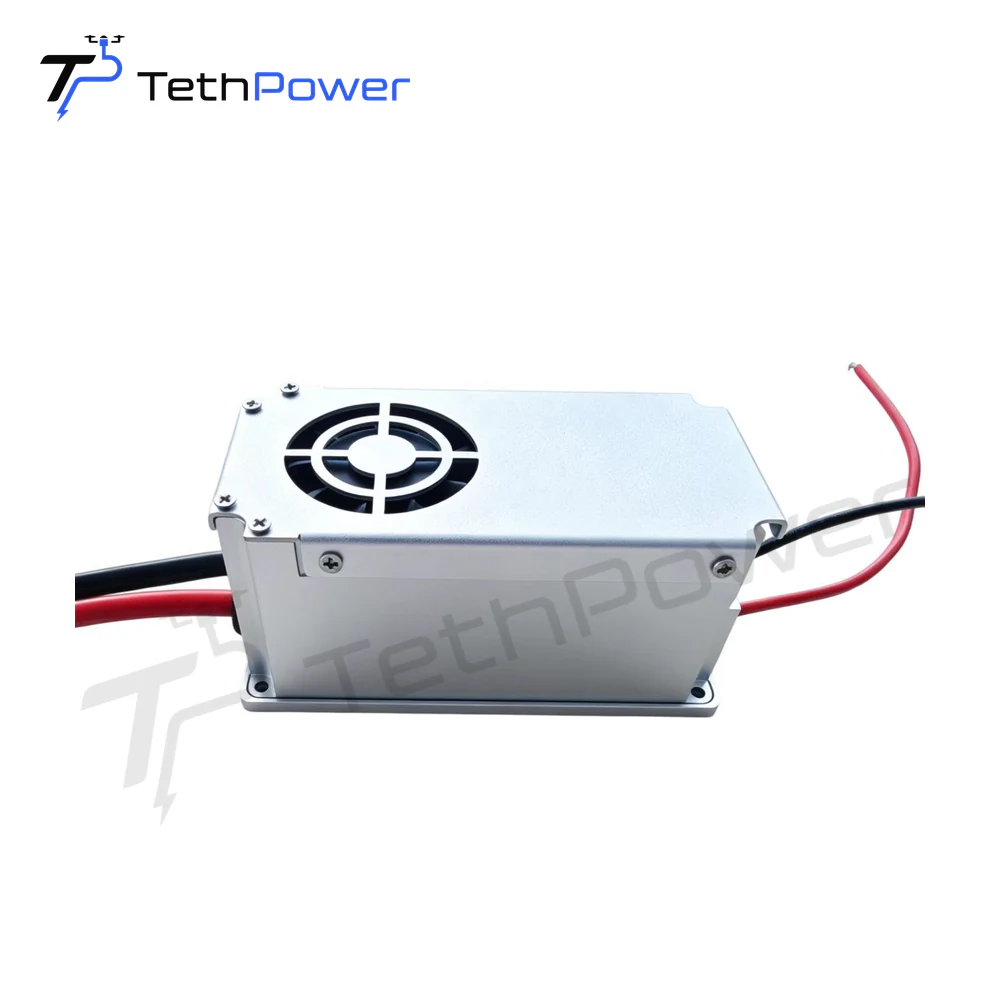

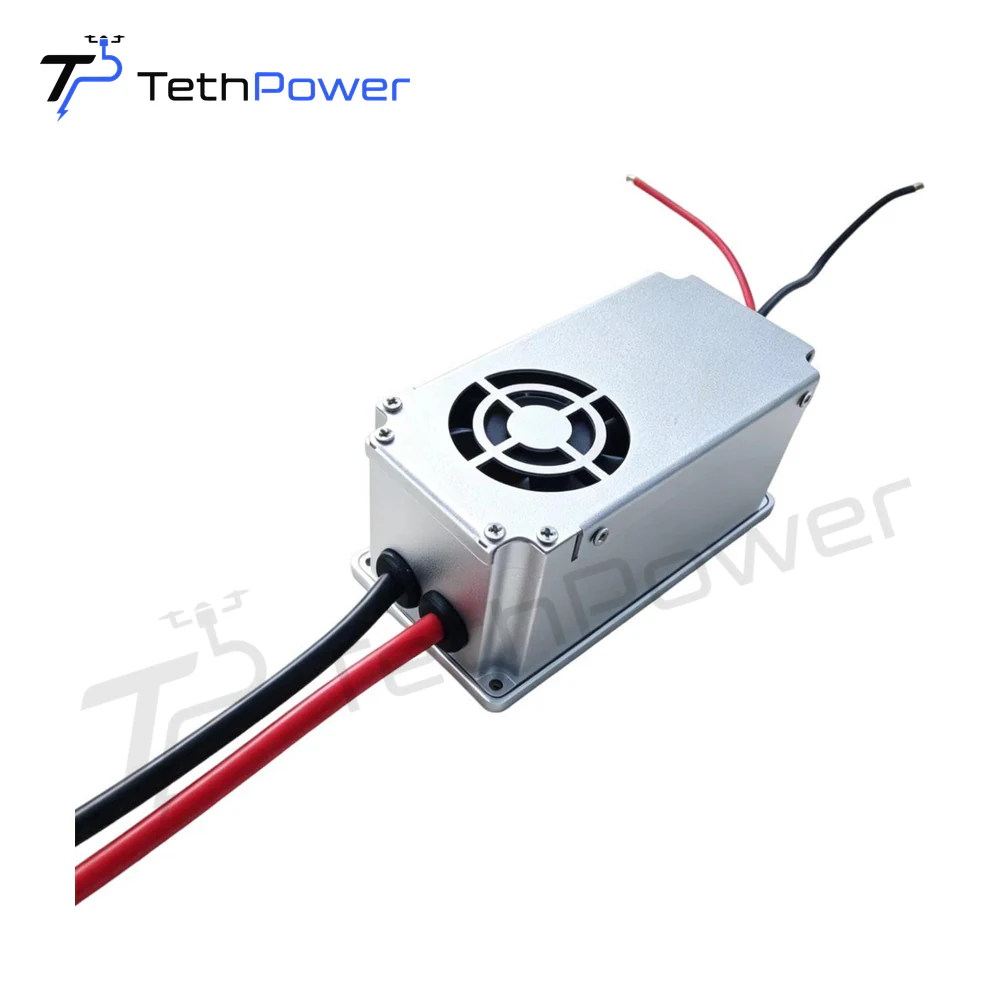

При массе не более 380 g и габаритах 103 × 53 × 50 mm TP-P1.5 подходит для БПЛА с ограниченным запасом грузоподъёмности и монтажным пространством. Модуль поддерживает бесперебойное переключение на бортовой аккумулятор и подходит для привязного освещения, наблюдения и других длительных воздушных задач.
Во входном кабеле используется гибкий провод 18AWG с силиконовой изоляцией для авиамоделей, рассчитанный на 7 A, -20–80 °C и электрическую прочность изоляции 600 VDC. Положительный провод красный, отрицательный чёрный. Значение 300 V — порог защиты от пониженного входного напряжения, а не номинальное напряжение кабеля. Защита от перегрузки по току срабатывает немедленно при 63 A.
Особенности
- Компактный бортовой преобразователь 24 V для лёгких платформ привязных БПЛА
- Непрерывная мощность 1,4 kW с пиковой мощностью 1,5 kW
- Плавный переход на бортовую батарею без переходного падения напряжения
- Встроенная защита от перегрузки по току, короткого замыкания, перенапряжения и перегрева.
- Низкая бортовая масса для сохранения запаса полезной нагрузки
Основные характеристики
| Бренд | TethPower |
|---|---|
| Модель | TP-P1.5 |
| Диапазон входного напряжения | 360–400 VDC |
| Максимально-предельное входное напряжение | 410–420 VDC (не рабочий диапазон) |
| Номинальное выходное напряжение | Номинал 24 VDC (диапазон 22,5–25,5 VDC) |
| Номинальный выходной ток | Номинал 58 A, максимум 62,5 A |
| Номинальная мощность | 1,4 kW |
| Пиковая выходная мощность | 1,5 kW |
| Размеры | 103 × 53 × 50 mm, без учета отходящих проводов |
| Вес | ≤380 g |
| Степень защиты | IP55 |
| Рабочая температура | -40 °C – +55 °C, принудительное воздушное охлаждение |
| КПД | До 97,5 % |
| Минимальная эффективность | ≥95 % |
| Типичный КПД | 97 % |
| Температура хранения | от −55 °C до +105 °C |
| Максимальная высота | 5 000 m |
| Охлаждение | Принудительное воздушное охлаждение |
| Минимальный заказ | 1 единица |
| Гарантия | 1 год |
Полные электрические характеристики, пороги защиты, данные по электромагнитной совместимости и безопасности, а также назначение контактов разъёмов приведены в руководстве TethPower. Для получения текущей версии свяжитесь со Stella.
Применение
- Привязные осветительные дроны
- Постоянное наблюдение
- Промышленная инспекция
- Мониторинг общественной безопасности
- Легкие кастомные платформы БПЛА
Рекомендации по подбору системы
TP-P1.5 следует выбирать как часть всей системы электропитания привязного БПЛА, а не только по номинальной мощности. Мы проверяем напряжение аккумулятора или шины постоянного тока БПЛА, непрерывную и пиковую мощность, массу полезной нагрузки, длину кабеля-троса, падение напряжения, рабочую высоту, температуру и архитектуру наземного питания, прежде чем подтвердить подходящую конфигурацию.
Частые вопросы о TP-P1.5
Для какого типа БПЛА предназначен TP-P1.5?
TP-P1.5 предназначен для лёгких привязных БПЛА с архитектурой питания класса 24 V. Окончательная совместимость зависит от диапазона напряжения, непрерывной и пиковой нагрузки, запаса грузоподъёмности и условий монтажа.
Остается ли исходная батарея установленной во время работы от сети?
В типичных интеграциях да. Встроенная батарея может оставаться подключенной в качестве резервного источника питания. TP-P1.5 предназначен для переключения на питание от батареи без кратковременного падения напряжения в случае прерывания питания от троса.
В чём разница между номинальной и пиковой мощностью TP-P1.5?
Номинальная мощность 1,4 kW относится к длительной работе в заданных условиях, а пиковая мощность 1,5 kW — к кратковременной нагрузке. При выборе системы следует учитывать оба значения.
Является ли 410-420 VDC частью обычного диапазона ввода?
Нет. В руководстве на английском языке 360-400 VDC указан как рабочий диапазон входного сигнала, а 410-420 VDC — только как максимальное предельное входное условие.
Можно ли выбрать TP-P1.5 только по напряжению аккумулятора дрона?
Нет. Перед подтверждением конфигурации мы также проверяем фактическую непрерывную и пиковую мощность, полезную нагрузку, длину кабеля и условия эксплуатации.
Можно ли настроить выход или разъемы?
Адаптация для конкретного проекта может быть оценена нами в соответствии с электрическим интерфейсом БПЛА, механической установкой и требованиями миссии.
