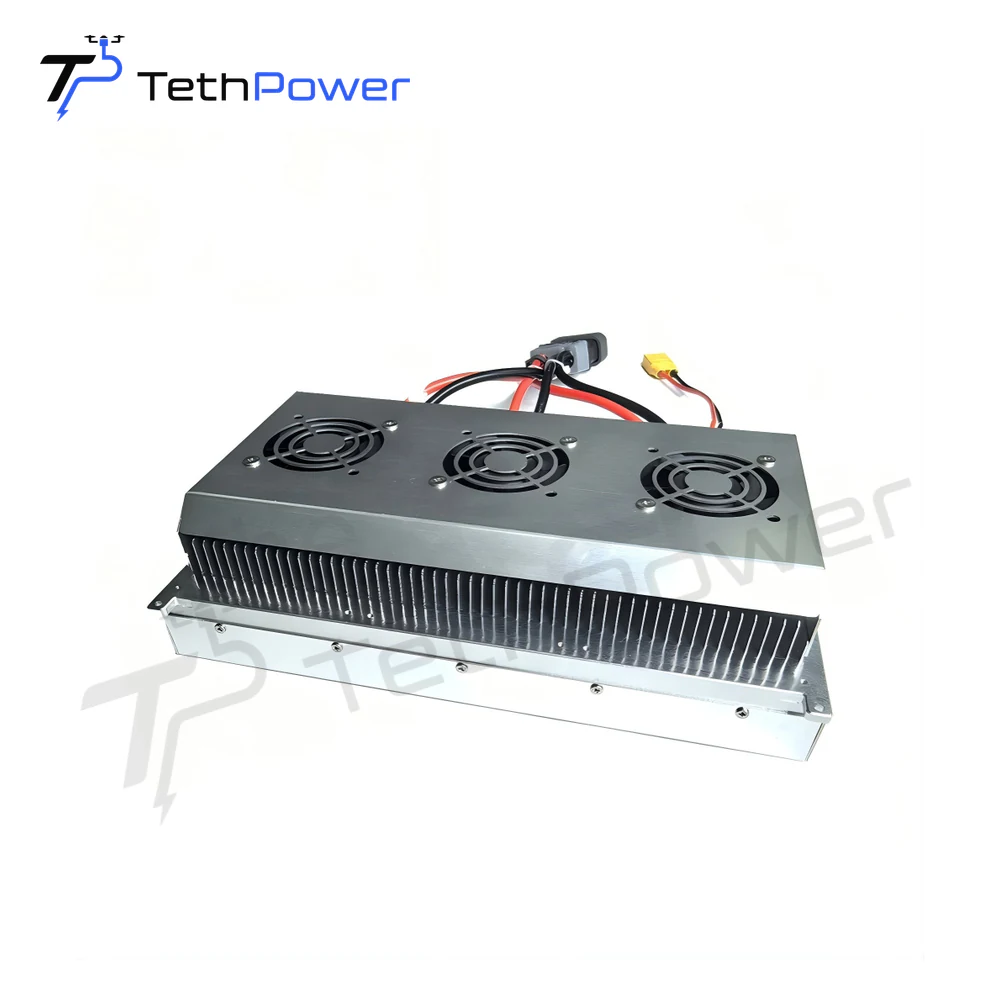

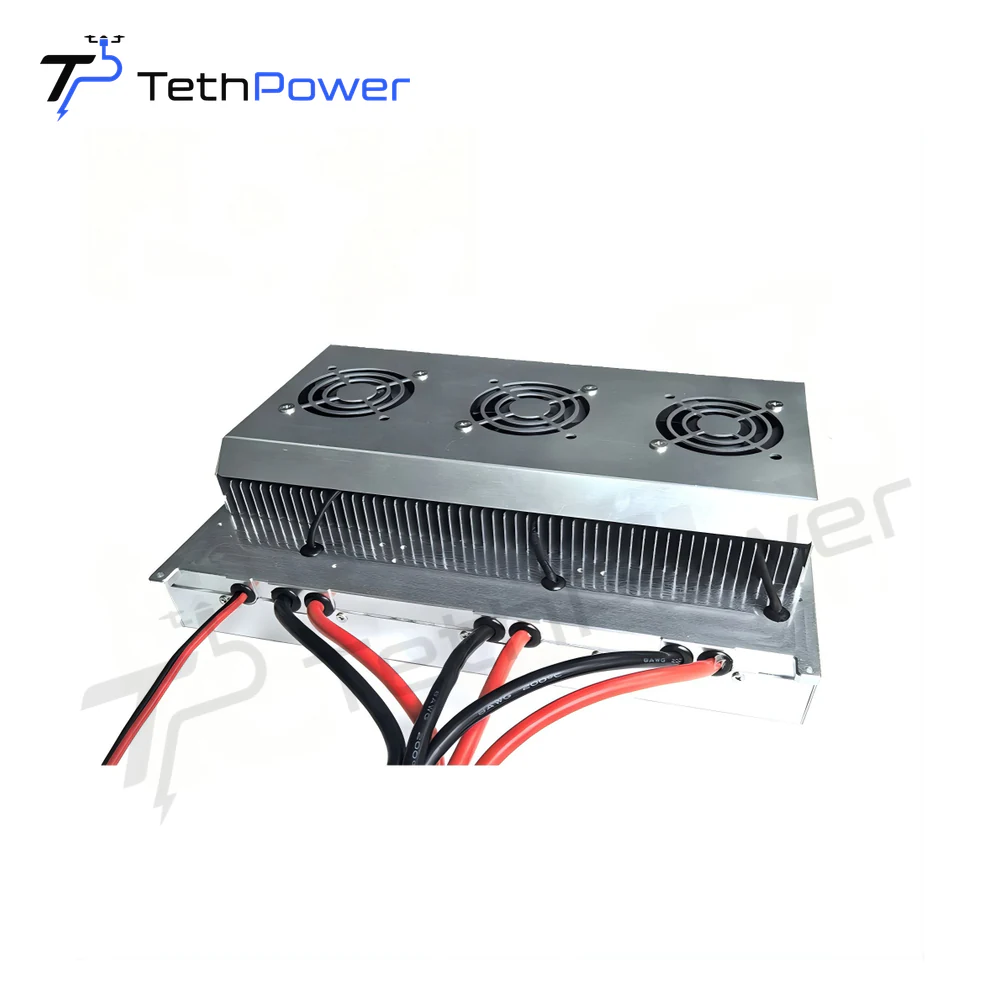

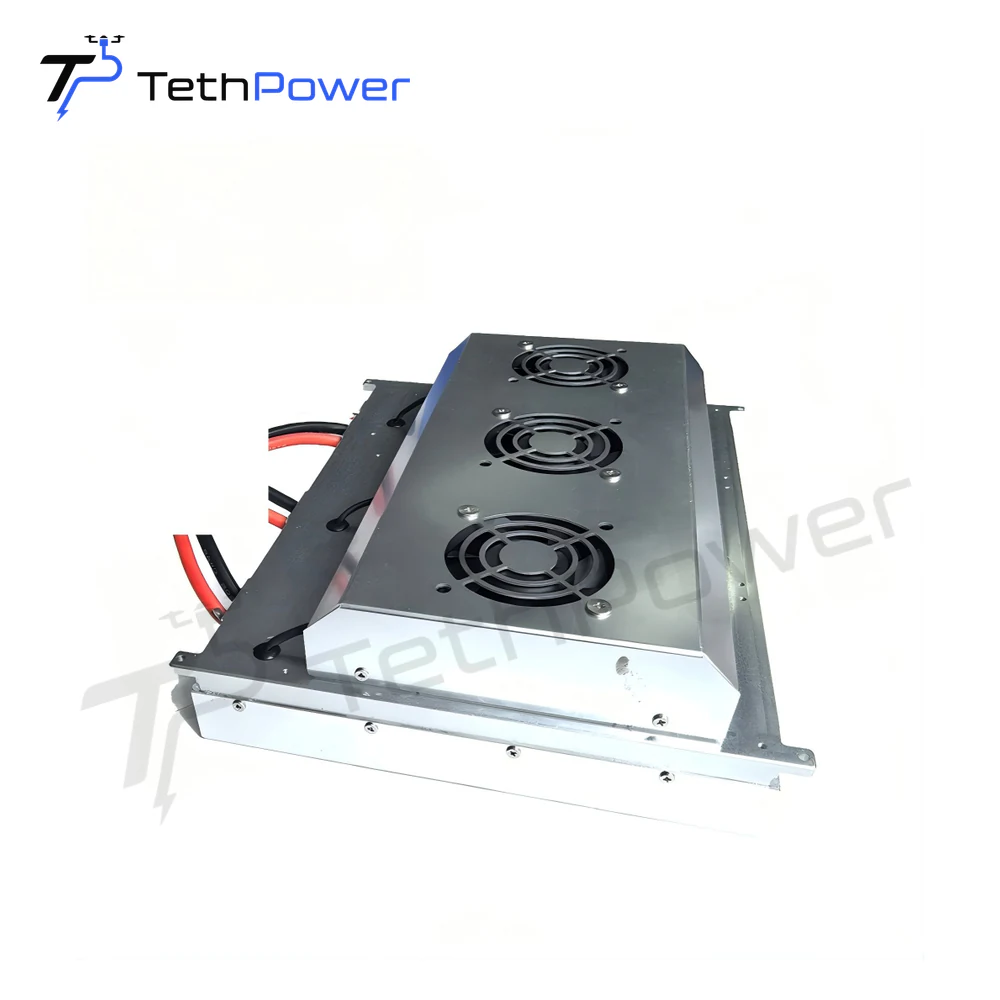

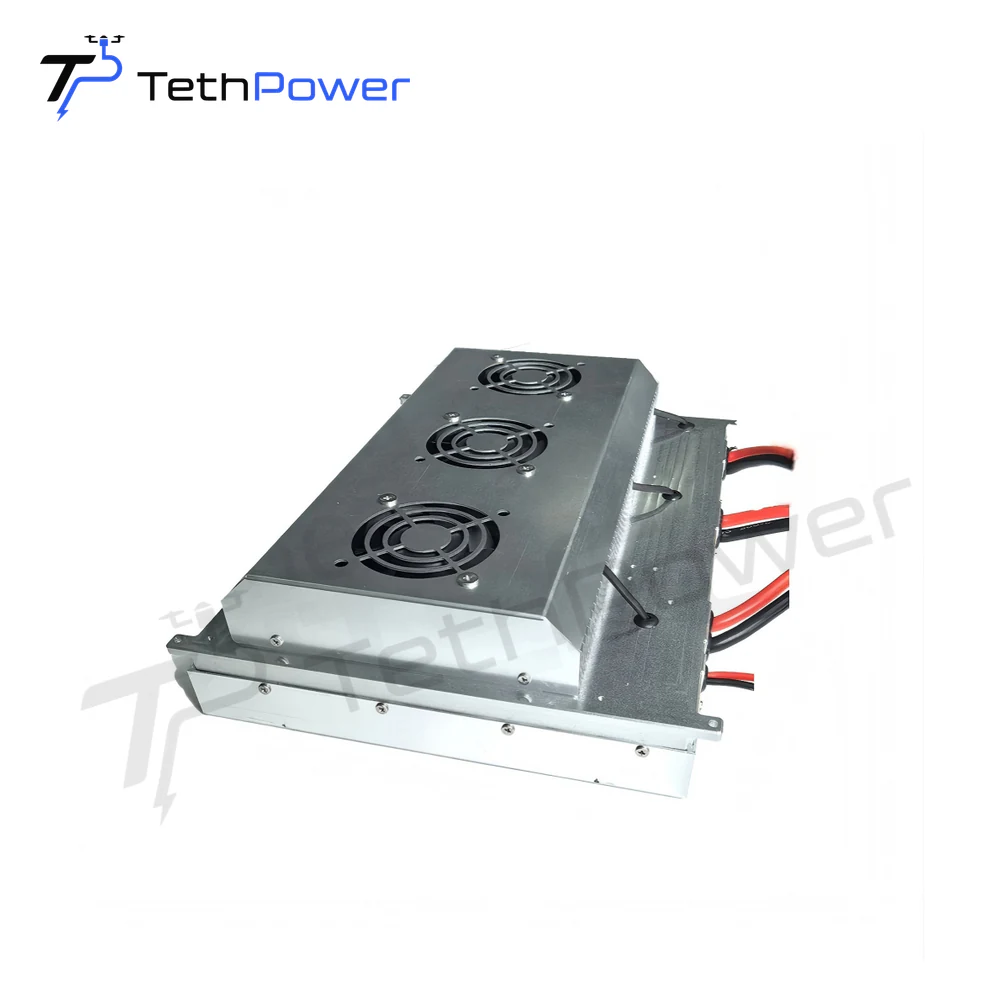

Обзор
TethPower TP-P12 класса 60 V — мощный бортовой преобразователь DC/DC для привязных БПЛА, которым требуется более высокое напряжение бортовой шины, чем у версии TP-P12 на 50 V. Номинальное выходное напряжение составляет 59 V, диапазон выходного напряжения — 54–59 V, номинальный ток — 200 A.
Эта конфигурация обеспечивает номинальную мощность 11,8 kW в классе 12 kW. Модуль массой 3 kg со степенью защиты IP65 и КПД ≥97 % предназначен для интеграции в мощные БПЛА с высокими требованиями к электропитанию.
Особенности
- Регулируемый выход 59 V для архитектур БПЛА класса 60 V для тяжелых условий эксплуатации
- 200 A номинальный выходной ток
- Входной диапазон 800-1 000 VDC для высоковольтной тросовой передачи
- Бортовой модуль массой 3 kg со степенью защиты IP65
- Комплексная защита по напряжению, току, короткому замыканию и тепловой защите.
Основные характеристики
| Бренд | TethPower |
|---|---|
| Модель | TP-P12 (версия класса 60 V) |
| Диапазон входного напряжения | 800–1 000 VDC |
| Номинальное выходное напряжение | Номинал 59 VDC (диапазон 54–59 VDC) |
| Номинальный выходной ток | Номинальный ток 200 A |
| Номинальная мощность | 11,8 kW (класс 12 kW) |
| Пиковая выходная мощность | Не указано в текущем руководстве |
| Размеры | 277 × 202 × 70 mm |
| Вес | 3 kg |
| Степень защиты | IP65 |
| Рабочая температура | От -40 °C до +55 °C |
| КПД | ≥97 % |
| Точность регулирования напряжения | ±1 % |
| Температура хранения | от −40 °C до +80 °C |
| Максимальная высота | 3 000 m |
| Охлаждение | Интегрированное принудительное воздушное охлаждение |
| Минимальный заказ | 1 единица |
| Гарантия | 1 год |
Полные электрические характеристики, пороги защиты, данные по электромагнитной совместимости и безопасности, а также назначение контактов разъёмов приведены в руководстве TethPower. Для получения текущей версии свяжитесь со Stella.
Применение
- Грузоподъёмные БПЛА с шиной класса 60 V
- Платформы промышленных миссий
- Постоянное наблюдение
- Интеграция мощной полезной нагрузки
- Привязные БПЛА по индивидуальному проекту
Рекомендации по подбору системы
TP-P12 следует выбирать как часть всей системы электропитания привязного БПЛА, а не только по номинальной мощности. Мы проверяем напряжение аккумулятора или шины постоянного тока БПЛА, непрерывную и пиковую мощность, массу полезной нагрузки, длину кабеля-троса, падение напряжения, рабочую высоту, температуру и архитектуру наземного питания, прежде чем подтвердить подходящую конфигурацию.
Частые вопросы о TP-P12
Почему эта версия TP-P12 описана как класс 12 kW?
Эта конфигурация TP-P12 относится к классу 12 kW и обеспечивает номинальную выходную мощность 11,8 kW.
Какое выходное напряжение следует использовать для согласования БПЛА?
Номинальное выходное напряжение составляет 59 V, диапазон — 54–59 V. Перед использованием проверьте напряжение полностью заряженного аккумулятора БПЛА и допустимый диапазон шины постоянного тока.
Чем эта версия отличается от TP-P12 50 V?
Эти версии отличаются выходным напряжением и диапазоном входного напряжения. Версия на 50 V рассчитана на 12 kW и 240 A, а эта версия — на 59 V и 200 A при номинальной мощности 11,8 kW.
Доступен ли отдельный рейтинг пиковой мощности?
В настоящем руководстве отдельное значение пиковой мощности не указано.
Можете ли вы настроить систему на другое напряжение БПЛА?
Можно оценить электрическую и механическую интеграцию конкретного проекта, но любое изменение номинального напряжения или мощности должно быть подтверждено в официальном техническом предложении.
