Обзор

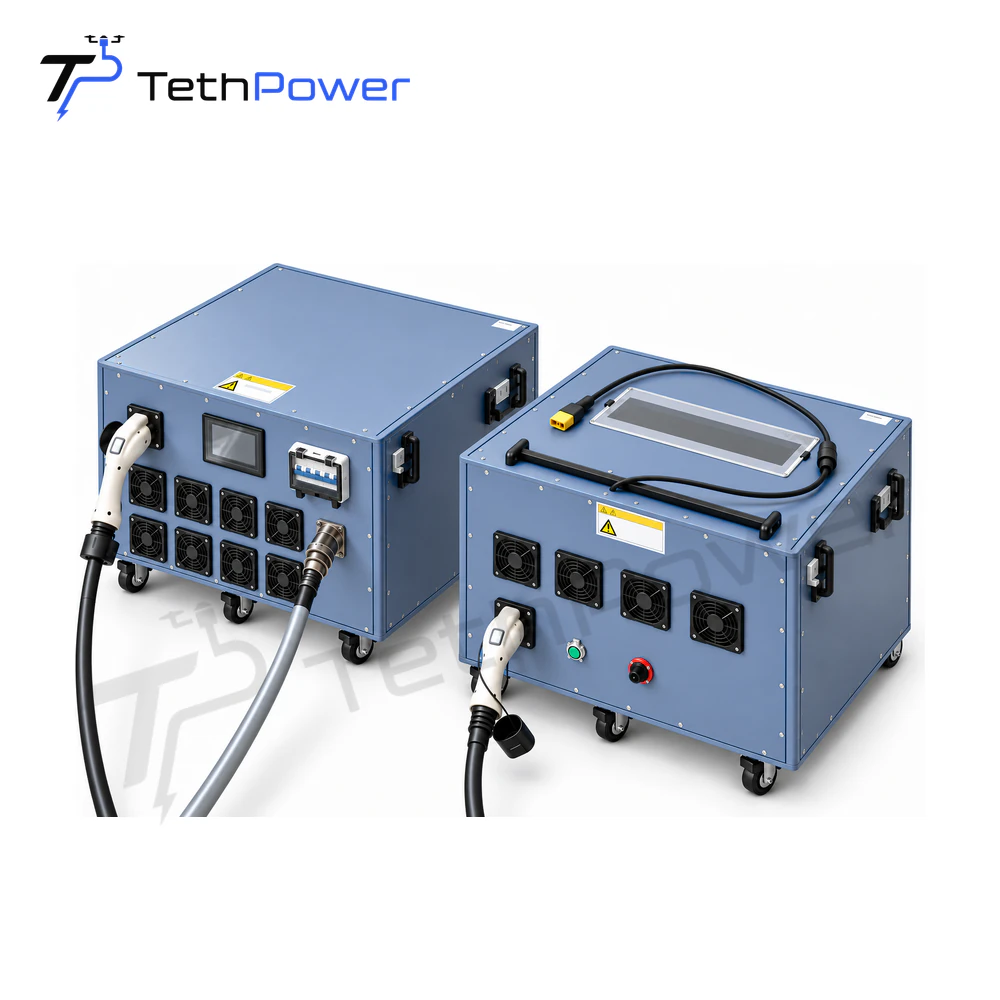

TP-ST60 отделяет корпус преобразователя мощности 60 kW от корпуса тросовой лебедки для обеспечения высокой мощности и организации прокладки кабелей. Блок питания принимает 380 VAC трехфазное питание плюс нейтраль и обеспечивает проводной выход с 1 500 VDC в качестве максимального напряжения по умолчанию для стандартной системы, с 1 500 VDC и 40 A в качестве значений по умолчанию для версии 2,2.
Лебедка поддерживает длину кабеля от 120 до 200 m в зависимости от конфигурации, пассивную отдачу, активную перемотку, прокладку кабеля и охлаждение.
Особенности
- Номинальная выходная мощность наземной станции 60 kW
- 1 500 VDC Максимальное напряжение по умолчанию для стандартной системы
- Версия 2,2 — настройка выходного тока 30–40 A с 40 A по умолчанию.

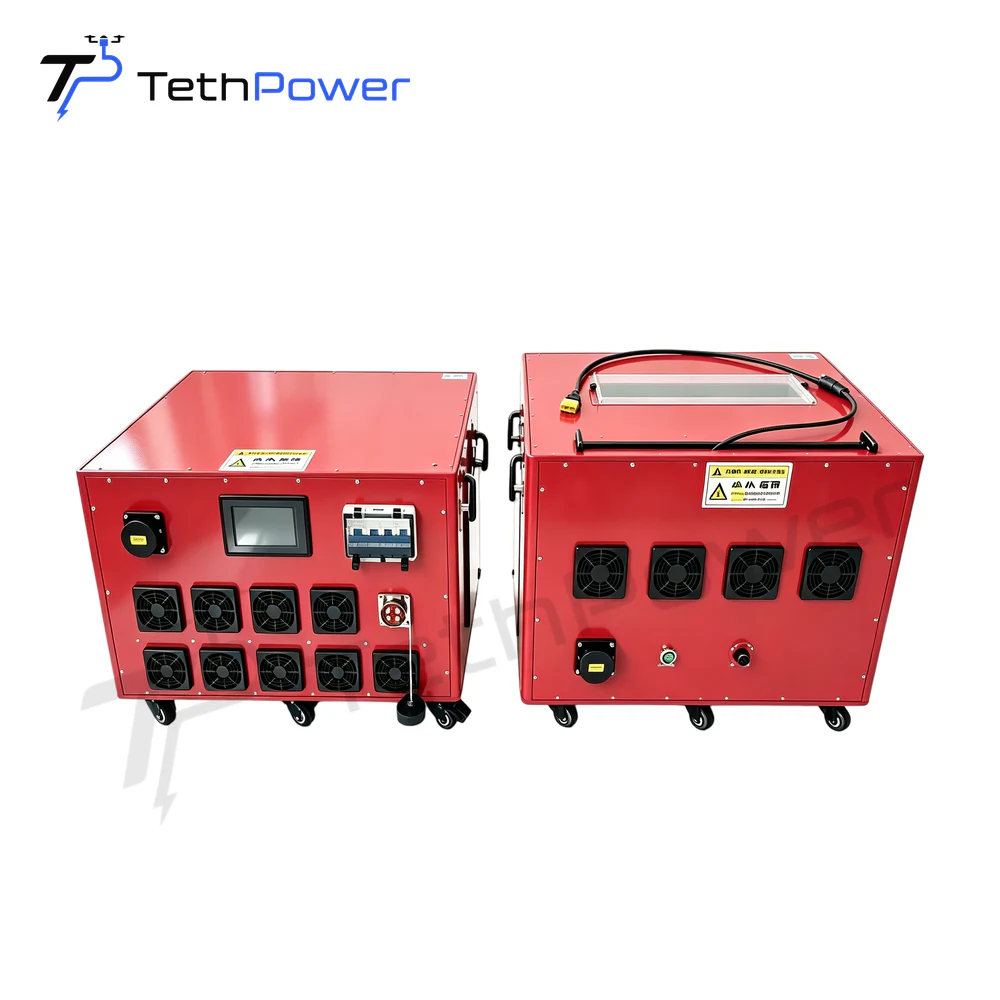

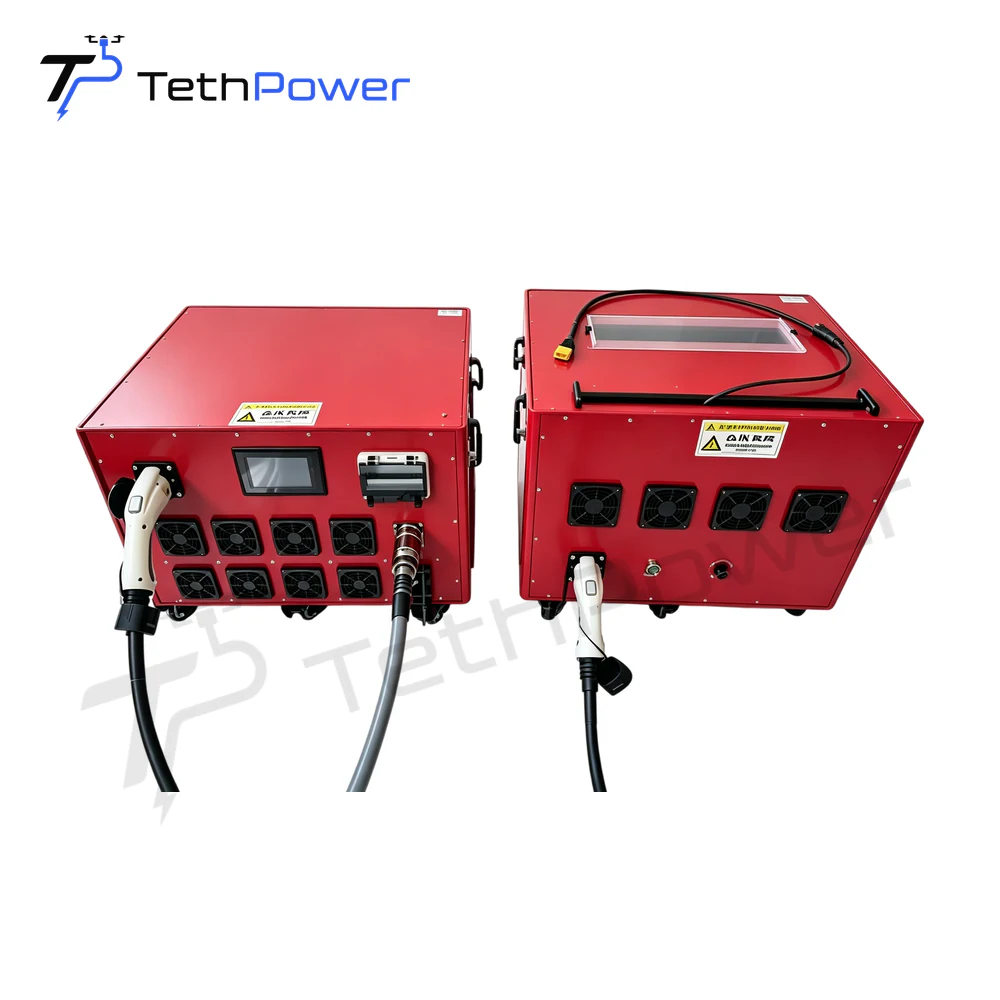

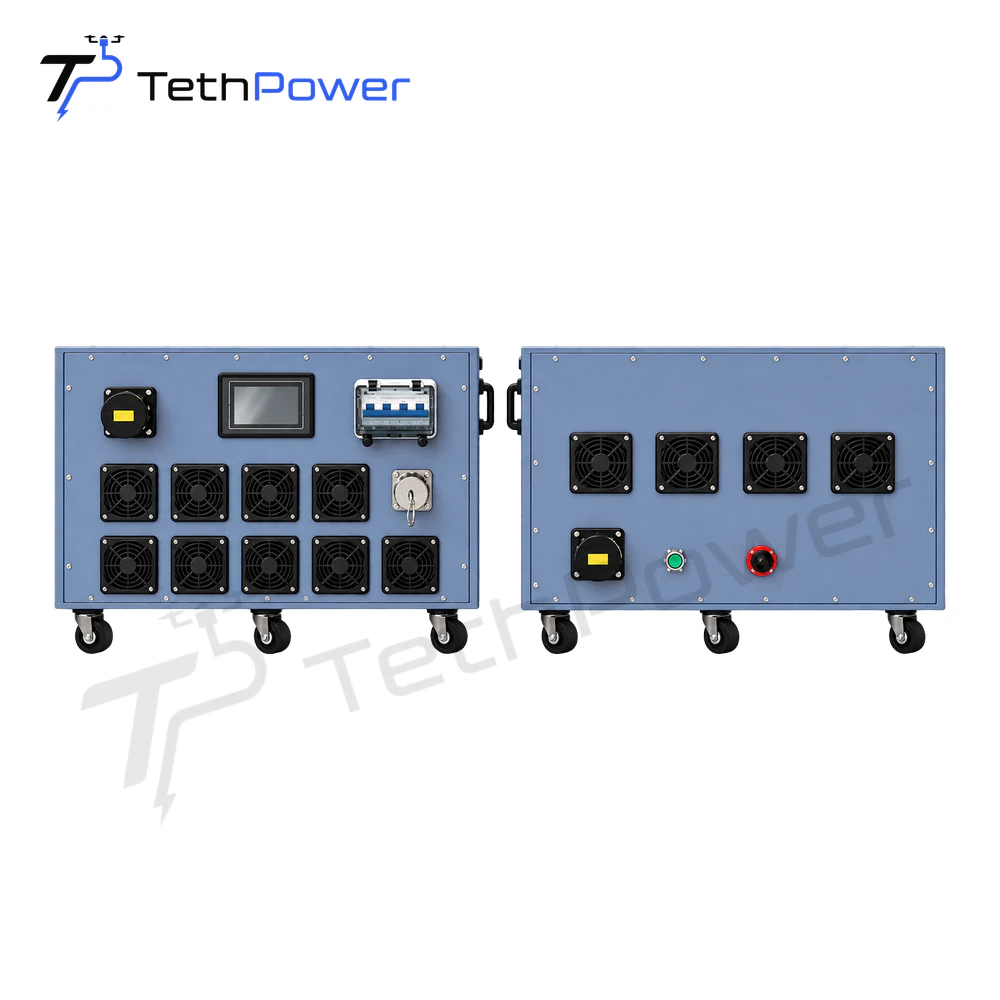

- Отдельные шкафы электропитания и лебедки.
- Кабели-тросы длиной 120–200 m с пассивной выдачей и намоткой с электроприводом
Основные характеристики
| Номинальная выходная мощность | 60 kW |
|---|---|
| Бренд | TethPower |
| Модель | TP-ST60 |

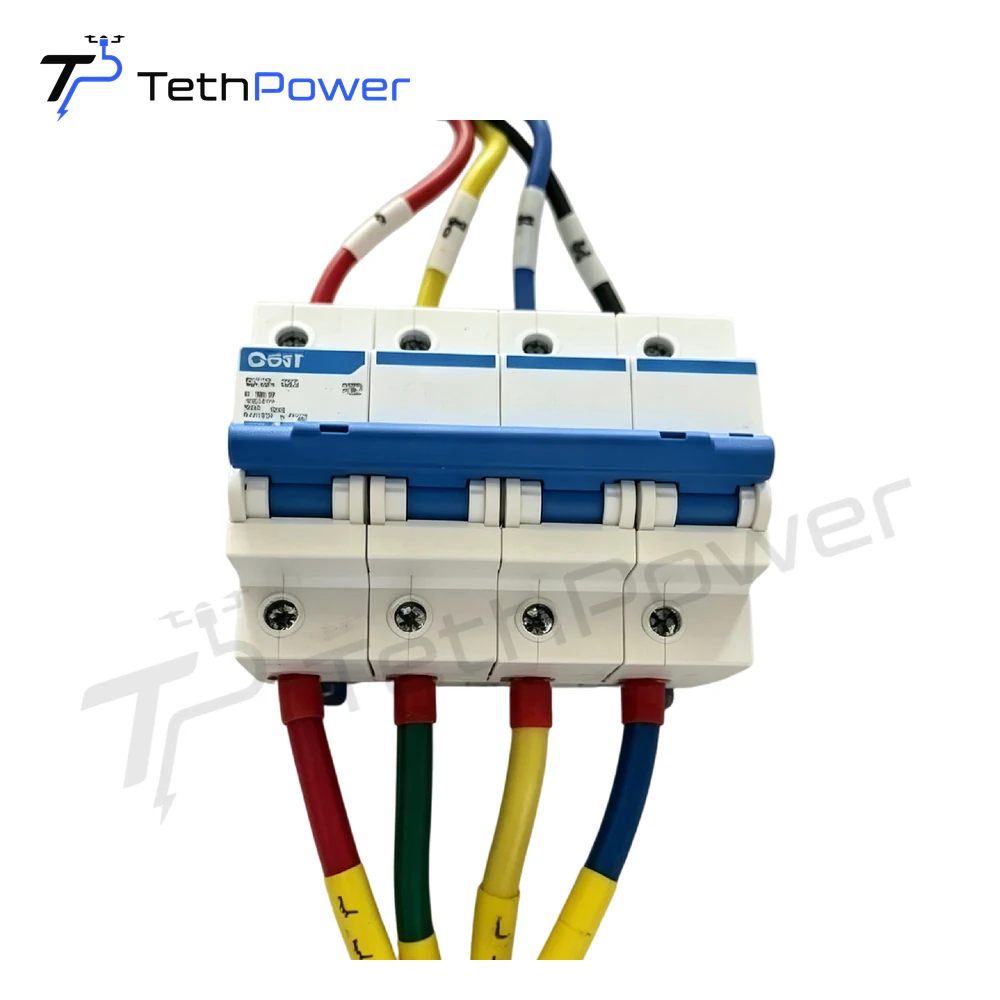

| Входная мощность | 380 VAC, три фазы + нейтраль |
| Выходное напряжение | 1 500 VDC |
| Настройка выходного тока | 30–40 A |

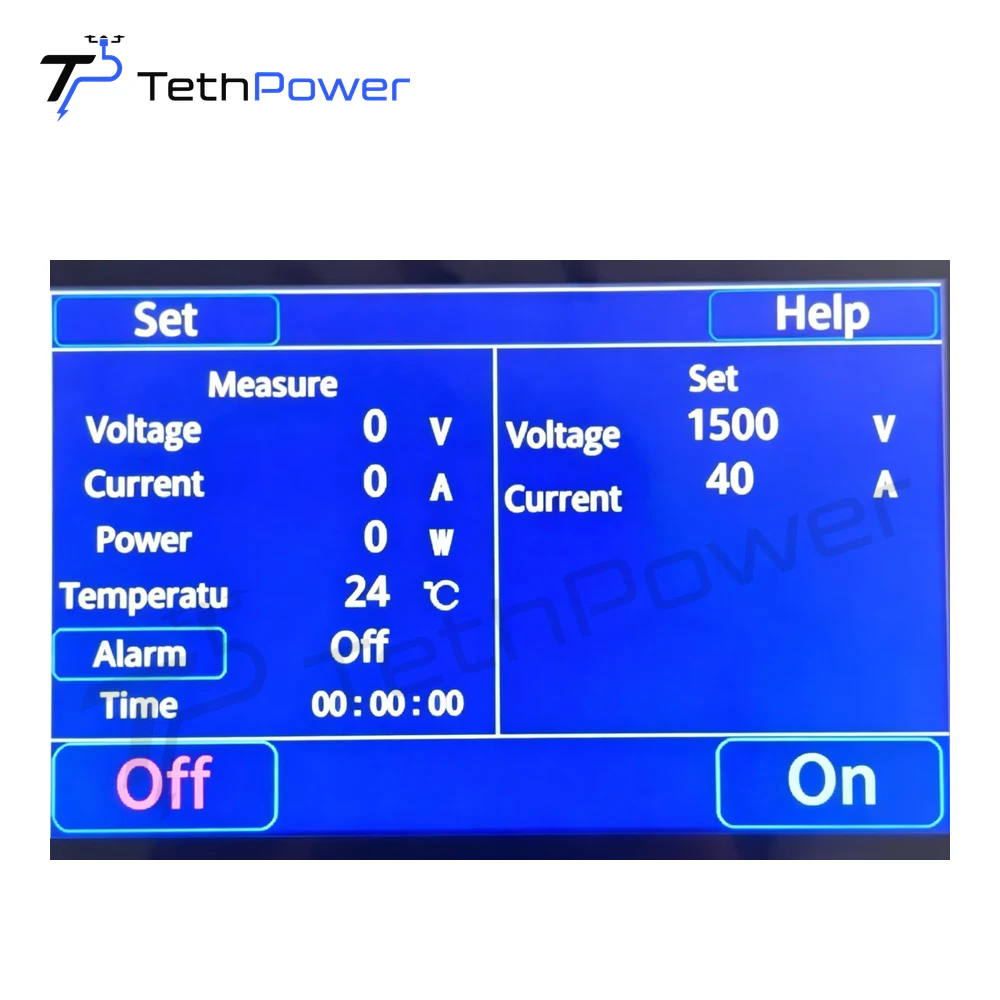

| Заводская настройка выхода | 1 500 VDC / 40 A |

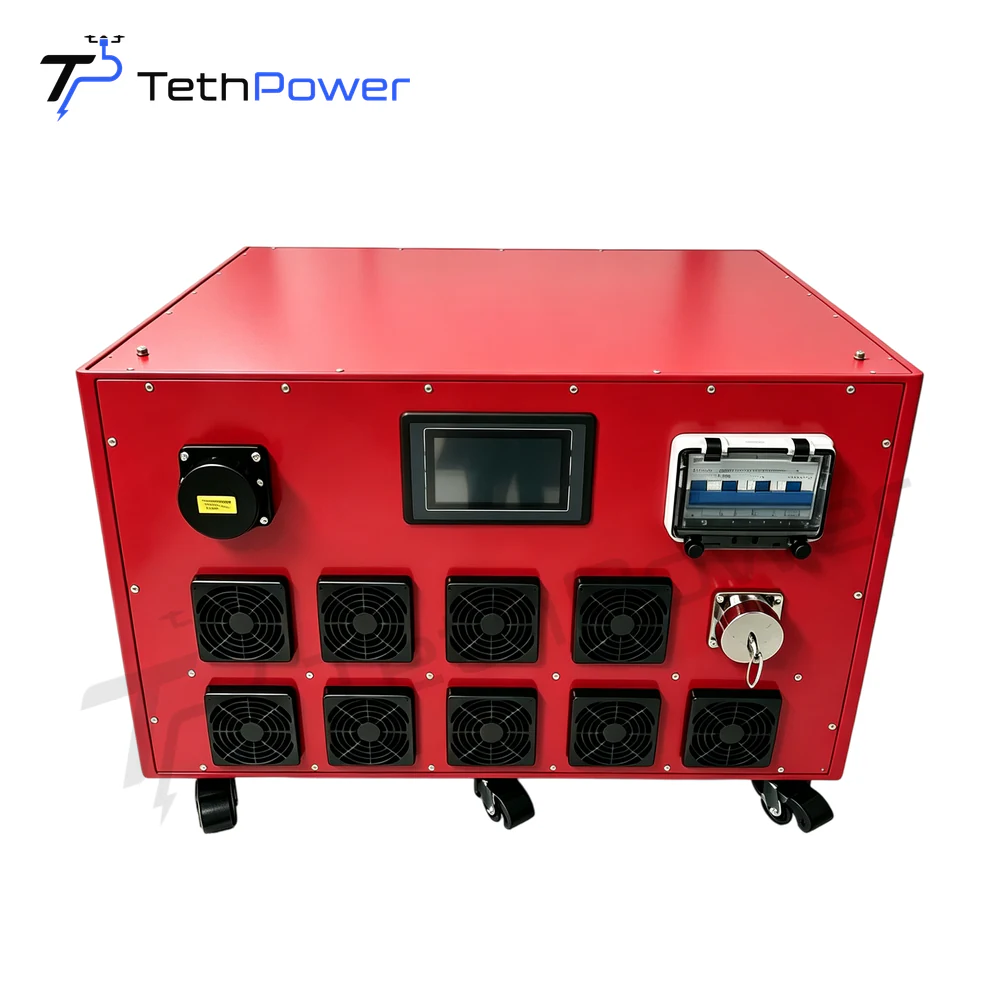

| Силовой шкаф | 740 × 630 × 498 mm (Д×Ш×В) |
| Вес силового шкафа | 80 kg |

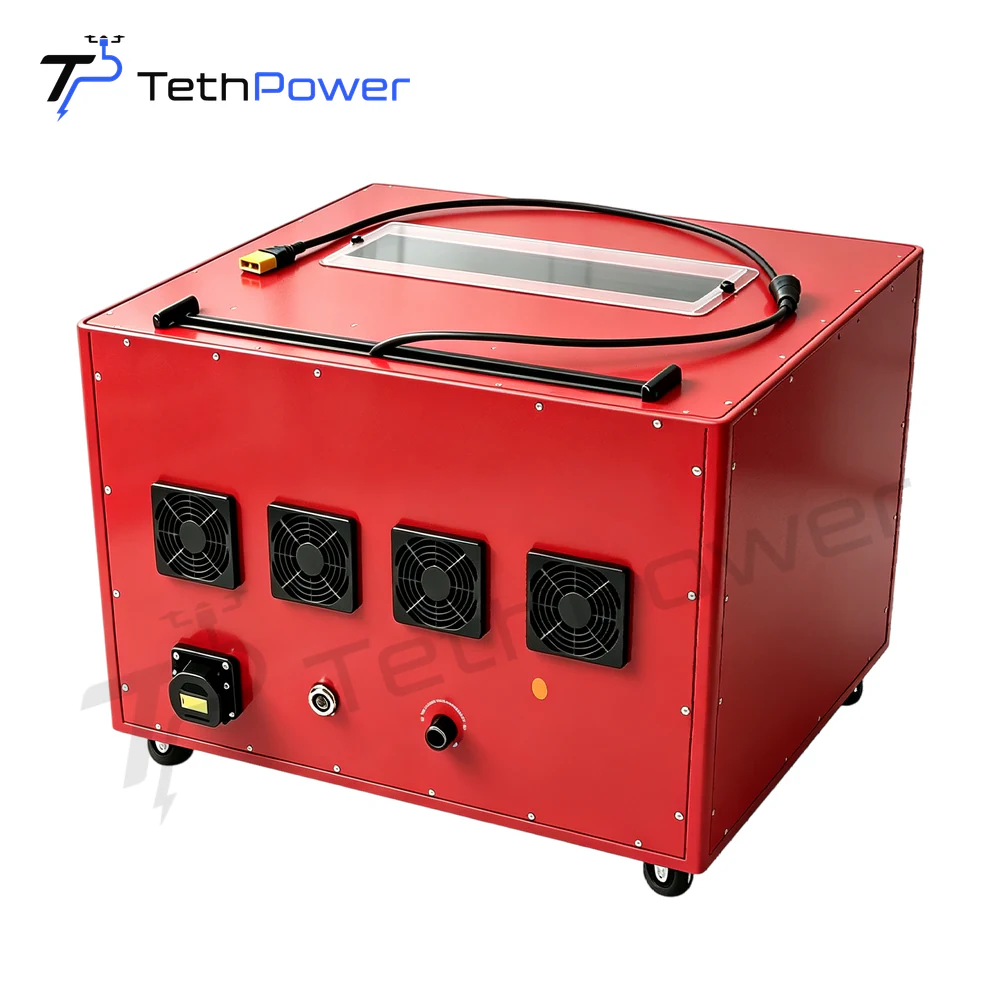

| Корпус лебедки | 740 × 620 × 568 mm (Д×Ш×В) |
| Вес корпуса лебедки | 55–65 kg (140 m / 40 A: 59 kg) |
| Длина кабеля | 120–200 m, зависит от конфигурации |
| Номинальный ток кабеля | 25–50 A |
| Рабочее напряжение | 1 500 VDC |
| Работа с кабелем | Пассивная выдача кабеля-троса / намотка с электроприводом |
| Максимальная скорость перемотки | ≥2 m/s |
| Рабочая температура | от −20 °C до +45 °C |
Частые вопросы о TP-ST60
Как подтверждается совместимость TP-ST60?
Укажите точную модификацию летательного аппарата, напряжение и непрерывную мощность полезной нагрузки, разъёмы, высоту эксплуатации, требования к кабелю-тросу и доступное наземное питание. До подтверждения конфигурации мы проверяем всю цепь электропитания.
Что входит в коммерческое предложение на TP-ST60?
В предложении указываются рекомендуемые модель и конфигурация, комплектное и дополнительное оборудование, актуальный срок изготовления и условия поставки. До заказа необходимо согласовать окончательный объём поставки.
Как запросить документацию или помощь по интеграции TP-ST60?
Используйте форму на сайте, WhatsApp, телефон, электронную почту или чат. Приложите ссылку на эту страницу и требования к задаче, чтобы команда ответила по конкретной конфигурации.
Материалы для скачивания
Руководство по продукту
Наземная станция питания 60 kW | TP-ST60
