Поочерёдная работа двух DJI Matrice 400 для воздушного оповещения и медиазадач

Применение: воздушное оповещение и медиапроизводство, экстренные уведомления, фото- и видеосъёмка с воздуха, патрулирование и инспекции.

Быстрый ответ

Краткий ответ: Два DJI Matrice 400 могут дольше поддерживать воздушное оповещение и съёмку благодаря плановой работе по схеме A/B. Пока БПЛА A передаёт сообщение, снимает или патрулирует, БПЛА B готовится с теми же утверждёнными материалами и планом полёта. B взлетает до того, как A достигнет порога возврата, сокращая перерыв на замену аккумулятора и проверку оборудования. Это схема покрытия в течение всего дня, а не обещание непрерывного полёта: фактическая непрерывность зависит от продолжительности вылета, возможностей зарядки и охлаждения аккумуляторов, погоды, разрешений, готовности экипажа, связи и чёткой передачи задачи.

Эта схема предназначена для передачи информационных сообщений и экстренного оповещения с воздуха, а также для фото- и видеосъёмки и патрулирования районов, труднодоступных с земли. В ней используются два БПЛА DJI Matrice 400 и два совместимых мощных громкоговорителя: один аппарат готовится к работе, пока другой возвращается для замены батареи и проверки оборудования.

Обзор проекта

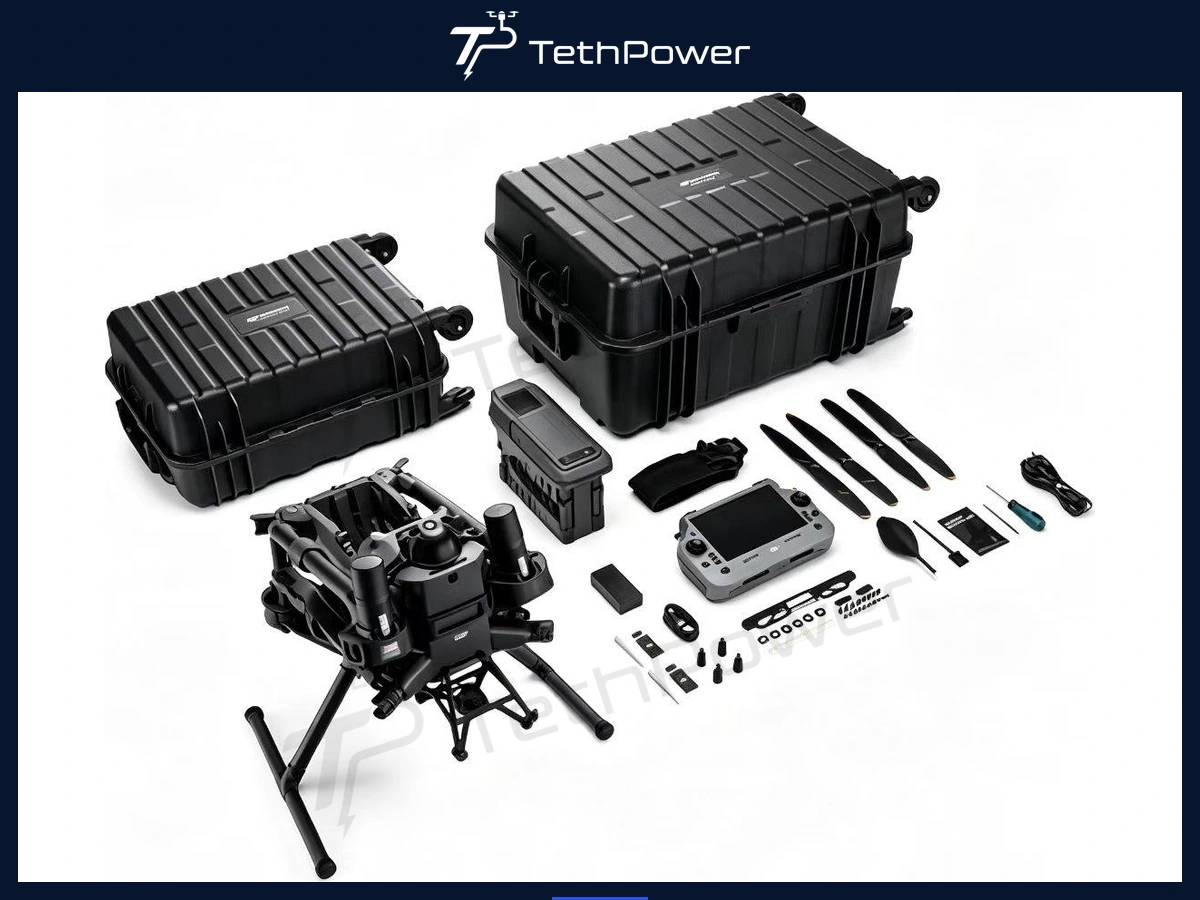

Рисунок 1. Типичный полевой комплект DJI Matrice 400 как основа схемы с двумя БПЛА.

Операционная проблема

БПЛА с питанием от одной батареи может быть очень мобильным, но каждый вылет в конечном итоге заканчивается посадкой, заменой батареи и проверкой. Для вещательной компании или средства массовой информации это создает четыре практических пробела:

• Стационарные громкоговорители и наземные транспортные средства не позволяют охватить каждую горную деревню, речной коридор, опушку леса, промышленную зону или площадку мероприятия.

• Позднее прибытие в случае чрезвычайной ситуации может снизить ценность инструкций по эвакуации, предупреждений об опасности и указания маршрута.

• Замена одной батареи БПЛА прерывает прямую трансляцию, запись патрулирования или непрерывную последовательность аэрофотосъемки.

• Один БПЛА и одна полезная нагрузка создают единую точку отказа во время крупных событий или срочной общественной коммуникации.

Архитектура решения

Рисунок 2. Поочерёдная работа A/B обеспечивает непрерывность задачи за счёт запланированного перекрытия и параллельного наземного обслуживания.

Референсная архитектура использует две независимые полётные цепочки. Каждый БПЛА может нести назначенное звуковое оборудование и выполнять утверждённый профиль задания. До посадки БПЛА A наземная группа готовит БПЛА B: загружает ту же утверждённую аудиозапись или план полёта и заранее выполняет необходимые проверки.

Эталонная архитектура проекта

Граница международной поставки: БПЛА DJI Matrice 400 входил в референсную архитектуру проекта, но поставка самого летательного аппарата для международных проектов не предполагается автоматически. Закупку БПЛА, допустимость поставки в страну назначения, соблюдение экспортных требований и окончательный объём нашей поставки необходимо подтвердить отдельно. Производитель БПЛА — DJI.

Данные эталонной платформы для инженерной проверки

Важно. Приведенные ниже значения являются справочными данными производителя, а не результатами приемки проекта. Фактическая продолжительность полёта и запас полезной нагрузки меняются в зависимости от установленной камеры, громкоговорителя, температуры, высоты, ветра, профиля полёта, состояния батареи и прошивки.

Основные ссылки: Технические характеристики DJI Matrice 400.

Стандартная процедура поочерёдной работы A/B

1. Подготовьте утвержденные аудиофайлы, разрешения на прямую трансляцию, маршруты полётов, пороги возврата и альтернативные места посадки.

2. Запустите БПЛА A для первого сегмента трансляции, аэрофотосъемки или патрулирования, в то время как БПЛА B остается полностью настроенным в режиме ожидания.

3. До того как A достигнет порога рабочего резерва, включите B, проверьте целевое оборудование и связь, затем запустите его в зону передачи задачи.

4. Передавайте активную задачу аппарату B только после того, как экипаж подтвердит стабильный полёт, корректное воспроизведение звука и требуемый обзор камеры или зоны патрулирования.

5. Посадите A, отключите аккумулятор, выдержите необходимое время охлаждения, осмотрите БПЛА и целевое оборудование, выгрузите данные полёта и подготовьте следующий вылет.

6. Повторяйте цикл под руководством одного ответственного за полёты, который принимает решение о передаче задачи и контролирует разделение воздушного пространства.

Структура планирования: что необходимо измерить?

Для эксплуатационного плана нужны измеренные продолжительность полёта, время перекрытия при смене БПЛА, время охлаждения аккумуляторов и время зарядки до готовности к повторному вылету. Количество вылетов и аккумуляторов определяют после испытаний окончательной конфигурации громкоговорителя, камеры, маршрута, порога резерва и условий на объекте.

Планирование аккумуляторов: окончательное количество аккумуляторов и зарядных устройств зависит от измеренной продолжительности вылета, времени зарядки до готовности, требований к охлаждению, числа одновременно работающих зарядных каналов и необходимого резерва.

Почему метод двух БПЛА работает

1. Простои вынесены за пределы активного вылета

Замена аккумулятора, охлаждение, визуальный осмотр и выгрузка данных выполняются на земле, пока второй БПЛА находится в воздухе. Ни один аппарат не должен летать бесконечно; непрерывность покрытия обеспечивается параллельным выполнением полёта и наземного обслуживания.

2. Обеспечивается оперативное резервирование

Два независимых БПЛА и две аудиополезные нагрузки снижают зависимость от одной цепочки полётов. Если одна система недоступна из-за неисправности, проблемы с аккумулятором или проверки технического обслуживания, вторая может выполнять непосредственную задачу, пока командир повторно оценивает возможность безопасного продолжения операций.

3. Сохраняет мобильность

В отличие от стационарного громкоговорителя, БПЛА может перемещаться между деревнями, участками рек, опушками леса, промышленными зонами и маршрутами мероприятий. Это делает архитектуру подходящей, когда сам район миссии меняется в течение дня.

4. Поддерживаются три режима оповещения

Краткое описание проекта определяет три функции вещания. Их наличие зависит от проверенной модели громкоговорителя, интерфейса управления и утвержденного порядка работы:

5. Медиапроизводство совмещается с полевыми операциями

В одном рабочем окне можно выполнять воздушную съёмку, вести записи патрулирования, получать туристические кадры и создавать регулярные короткие медиаматериалы. Это может сократить число повторных выездов, однако фактическую экономию и производственную эффективность должна оценивать сама вещательная организация, а не перечень оборудования.

Сценарии применения

Рисунок 3. Репрезентативные среды использования из описания проекта: общественная безопасность, лесное хозяйство и водная инфраструктура.

Эксплуатационные пределы и границы безопасности

При планировании длительной работы учитывайте следующие ограничения:

Ротация двух БПЛА или привязное питание?

Эти подходы решают разные задачи длительной работы. Поочерёдные вылеты двух аккумуляторных БПЛА обычно предпочтительнее, когда аппарату нужно перемещаться по большой территории. Привязная система лучше подходит для длительного покрытия над одной контролируемой наземной точкой, если платформа допускает безопасную интеграцию питания и кабеля-троса.

Материал по теме: Привязной БПЛА или БПЛА с аккумуляторным питанием для длительных задач

Контрольный список приемки перед развертыванием

• Измерьте фактическое время полёта в воздухе с помощью последней камеры, громкоговорителя, крепления и требуемого резервного порога.

• Зарегистрируйте температуру батареи, состояние заряда при посадке, время охлаждения и время перезарядки до готовности.

• Убедитесь, что оба БПЛА используют синхронизированные файлы миссий, одобренный звук и совместимую прошивку.

• Проверьте разборчивость сообщений на представительных расстояниях, в условиях местности, ветра и фонового шума.

• Определите зону переключения, альтернативную зону приземления, действия при потере соединения и полномочия на прерывание.

• Проверьте мощность зарядного устройства, питание генератора или сети, меры противопожарной безопасности аккумулятора и наличие запасных частей.

• Подтвердите разрешение на эксплуатацию на местном уровне, квалификацию экипажа, ограничения на скопление людей, контроль конфиденциальности и координацию действий в чрезвычайных ситуациях.

Часто задаваемые вопросы

Могут ли два БПЛА DJI Matrice 400 обеспечивать воздушное оповещение в течение всего дня?

Поочерёдная работа A/B может обеспечить покрытие в течение всего дня, если подтверждённые продолжительность вылета, количество аккумуляторов, возможности зарядных устройств, время охлаждения, готовность экипажа, погода и условия использования воздушного пространства позволяют выдерживать требуемый интервал запуска. Это не гарантия бесперебойной работы при любых условиях.

Сколько аккумуляторов требуется для поочерёдной работы двух БПЛА?

Необходимое количество зависит от измерений для вашего проекта. Сопоставьте полный цикл аккумулятора — измеренную продолжительность вылета, охлаждение и зарядку до готовности — с подтверждённым интервалом запуска, затем добавьте резерв и проверьте количество одновременно доступных зарядных каналов.

Делает ли IP55 M400 всепогодным дроном?

Нет. IP55 — это степень защиты корпуса, а не разрешение на полёты при любой погоде. Возможность выполнения задачи по-прежнему определяется ветром, осадками, обледенением, грозовой активностью, видимостью, температурой и местными правилами эксплуатации.

Какая модель громкоговорителя использовалась в этом проекте?

В этой конфигурации используются два мощных громкоговорителя, совместимых с M400; точные марку и модель необходимо подтвердить. Не используйте относящиеся к конкретной модели значения массы, звукового давления или дальности, пока окончательная целевая нагрузка не подтверждена.

Когда вместо этого стоит рассмотреть привязную систему?

Привязное питание стоит рассмотреть, когда БПЛА может оставаться над одной контролируемой наземной точкой, а длительность работы важнее мобильности по маршруту. Мы можем оценить мощность БПЛА, полезную нагрузку, длину кабеля-троса и параметры доступного наземного источника.

Запросить оценку объема проекта

Для первичной оценки укажите целевую задачу оповещения или медиапроизводства, доступную на месте модель БПЛА, необходимые функции целевого оборудования, планируемое рабочее окно, температуру и высоту площадки над уровнем моря, рабочую зону и страну назначения. Поставка самого БПЛА не предполагается автоматически. Мы уточним границы поставки и интеграции, допустимость поставки в страну назначения, требования экспортного контроля и позиции, которые необходимо испытать в полевых условиях до подготовки предложения или развёртывания.
