Обзор

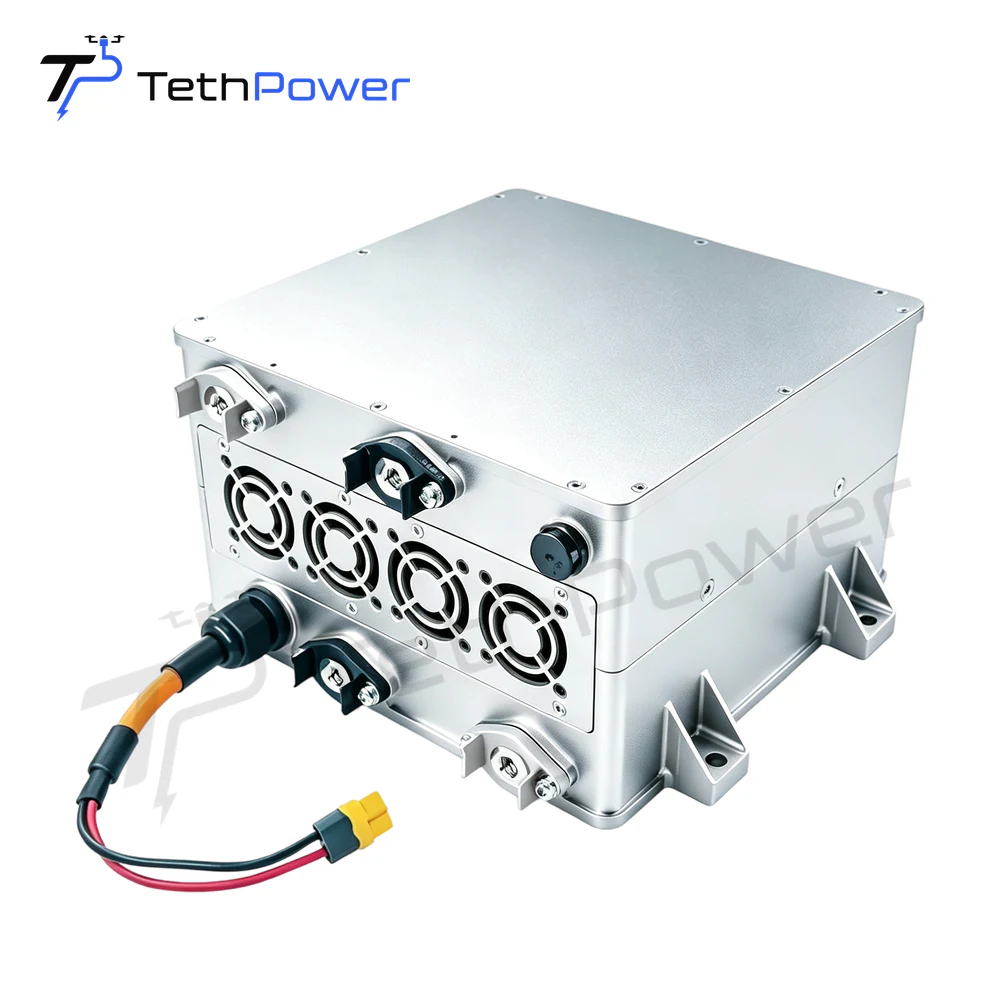

TethPower TP-P16 — бортовой модуль питания постоянного тока мощностью 16 kW для тяжёлых привязных БПЛА с регулируемой шиной класса 50 V. Он принимает входное напряжение 850-1 000 VDC со стороны кабеля-троса и обеспечивает номинальный выходной ток 320 A для мощной силовой установки и целевой нагрузки.
Модуль 6,5 kg объединяет принудительное воздушное охлаждение, эффективность преобразования ≥97 % и функции промышленной защиты для устойчивой работы в полевых условиях, когда меньшие бортовые преобразователи не обеспечивают достаточной выходной мощности.
Особенности
- Непрерывная бортовая мощность 16 kW для БПЛА большой грузоподъёмности
- 320 A номинальный / 340 A максимальный выходной ток
- Вход 850-1 000 VDC со стороны кабеля-троса для передачи высокой мощности
- Принудительное воздушное охлаждение и защита для наружного применения
- Встроенная защита от входных, выходных и тепловых неисправностей.
Основные характеристики
| Бренд | TethPower |
|---|---|
| Модель | TP-P16 |
| Диапазон входного напряжения | 850–1 000 VDC |
| Номинальное выходное напряжение | Номинал 50 VDC (диапазон 49,7–50,3 VDC) |
| Номинальный выходной ток | Номинал 320 A, максимум 340 A |
| Номинальная мощность | 16 kW |
| Пиковая выходная мощность | Не указано в текущем руководстве |
| Размеры | 206 × 201 × 127 mm ±1 mm |
| Вес | Прибл. 6,5 kg |
| Степень защиты | IP54 |
| Рабочая температура | От -40 °C до +50 °C |
| КПД | ≥97 % |
| Точность регулирования напряжения | ≤±1 % |
| Выходные пульсации и шум | ≤±2 % Vo |
| Температура хранения | от −40 °C до +80 °C |
| Максимальная высота | 2 000 m |
| Охлаждение | Интегрированное принудительное воздушное охлаждение |
| Минимальный заказ | 1 единица |
| Гарантия | 1 год |
Полные электрические характеристики, пороги защиты, данные по электромагнитной совместимости и безопасности, а также назначение контактов разъёмов приведены в руководстве TethPower. Для получения текущей версии свяжитесь со Stella.
Применение
- Привязные БПЛА большой грузоподъёмности
- Мощное наблюдение
- Промышленные инспекционные платформы
- Энергоёмкая целевая нагрузка
- Специализированные БПЛА для длительной работы
Рекомендации по подбору системы
TP-P16 следует выбирать как часть всей системы электропитания привязного БПЛА, а не только по номинальной мощности. Мы проверяем напряжение аккумулятора или шины постоянного тока БПЛА, непрерывную и пиковую мощность, массу полезной нагрузки, длину кабеля-троса, падение напряжения, рабочую высоту, температуру и архитектуру наземного питания, прежде чем подтвердить подходящую конфигурацию.
Частые вопросы о TP-P16
Для какого класса БПЛА предназначен TP-P16?
TP-P16 предназначен для тяжелых грузовых платформ, где комбинированная двигательная и боевая нагрузка требует значительно большей мощности, чем могут обеспечить бортовые модули 8-12 kW.
Какова подтверждённая непрерывная мощность?
В руководстве указана номинальная мощность 16 kW при напряжении класса 50 V и номинальном токе 320 A.
Есть ли у TP-P16 опубликованное значение пиковой мощности?
В настоящем руководстве не указано отдельное значение пиковой мощности. Максимальный ток равен 340 A, но мы не преобразуем его в заявленную пиковую мощность без указанной пиковой мощности.
Какой запас полезной нагрузки требуется?
Бортовой модуль весит около 6,5 kg, а БПЛА также должен поднимать часть троса и полезную нагрузку миссии. MTOW и реальную рабочую нагрузку следует проверять вместе.
Можно ли использовать TP-P16 при высокой температуре окружающей среды?
В руководстве указана работа от -40 °C до +50 °C. Фактическая мощность зависит от потока охлаждающего воздуха, условий установки и окружающей среды.
