Обзор

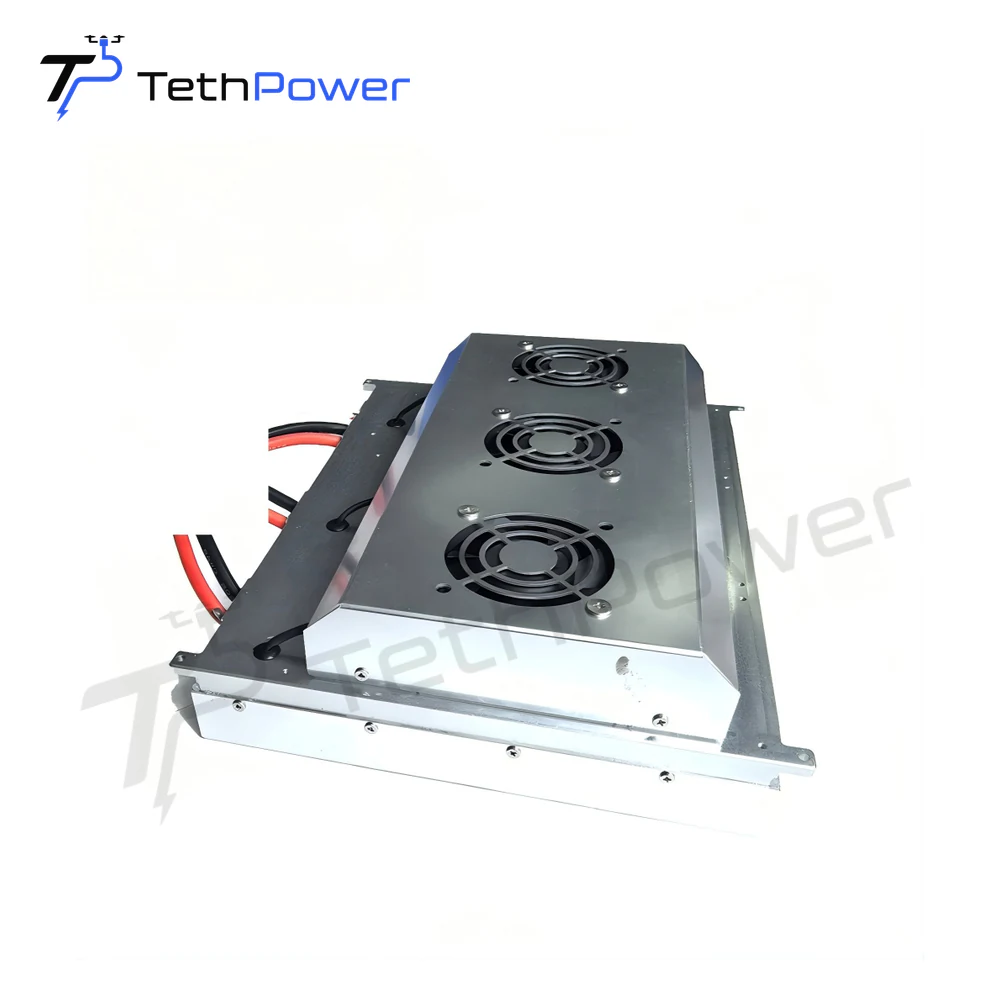

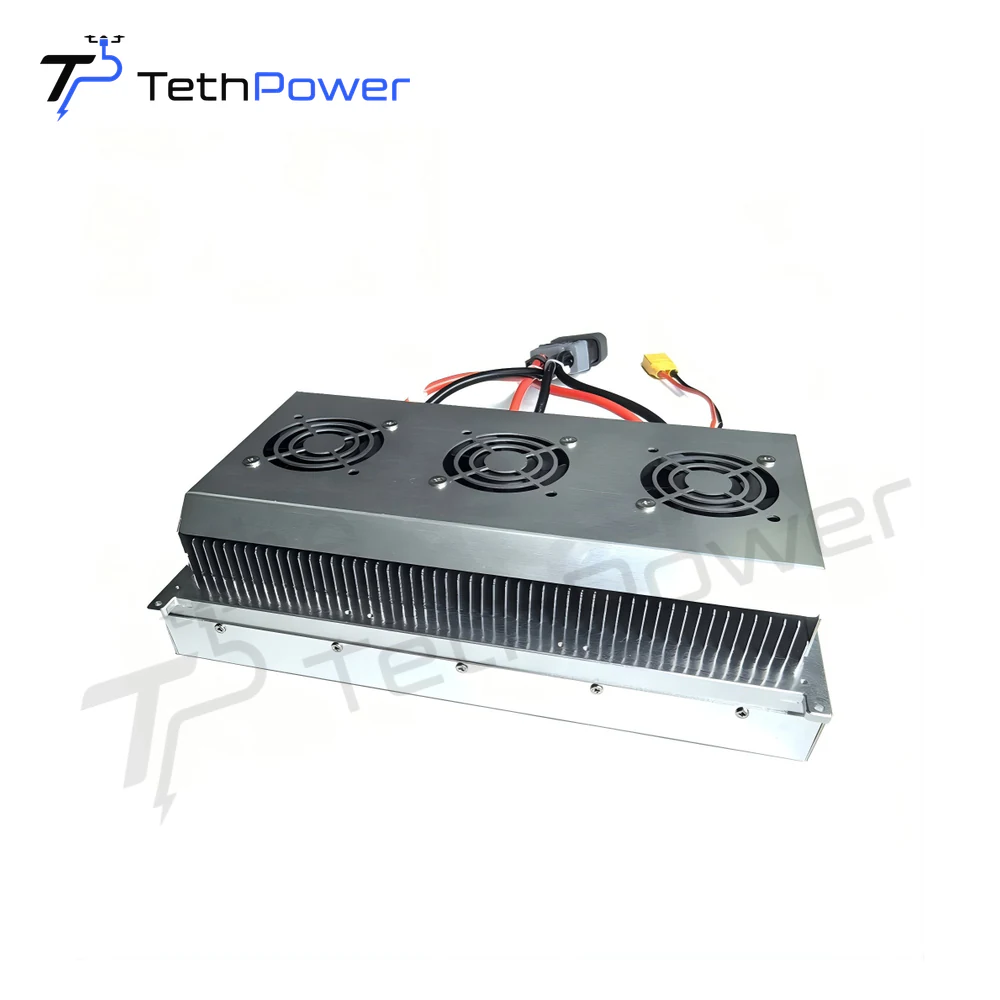

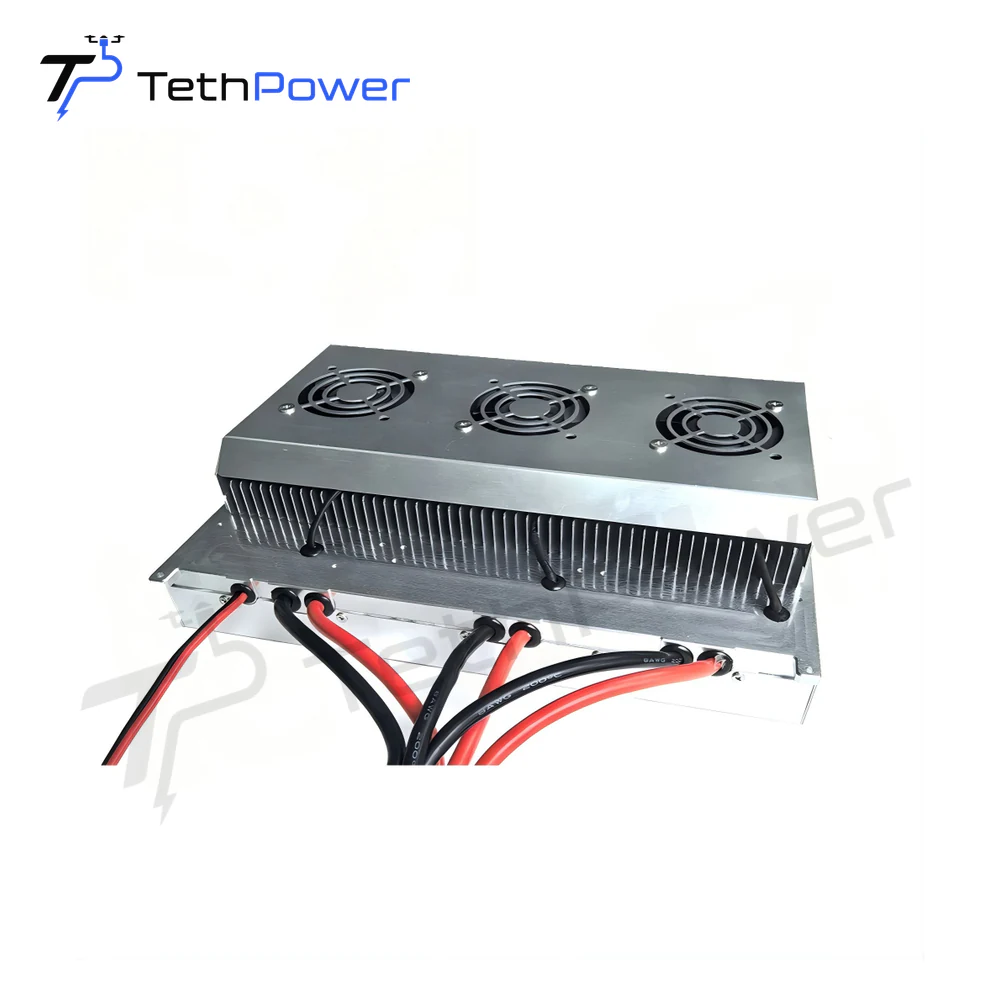

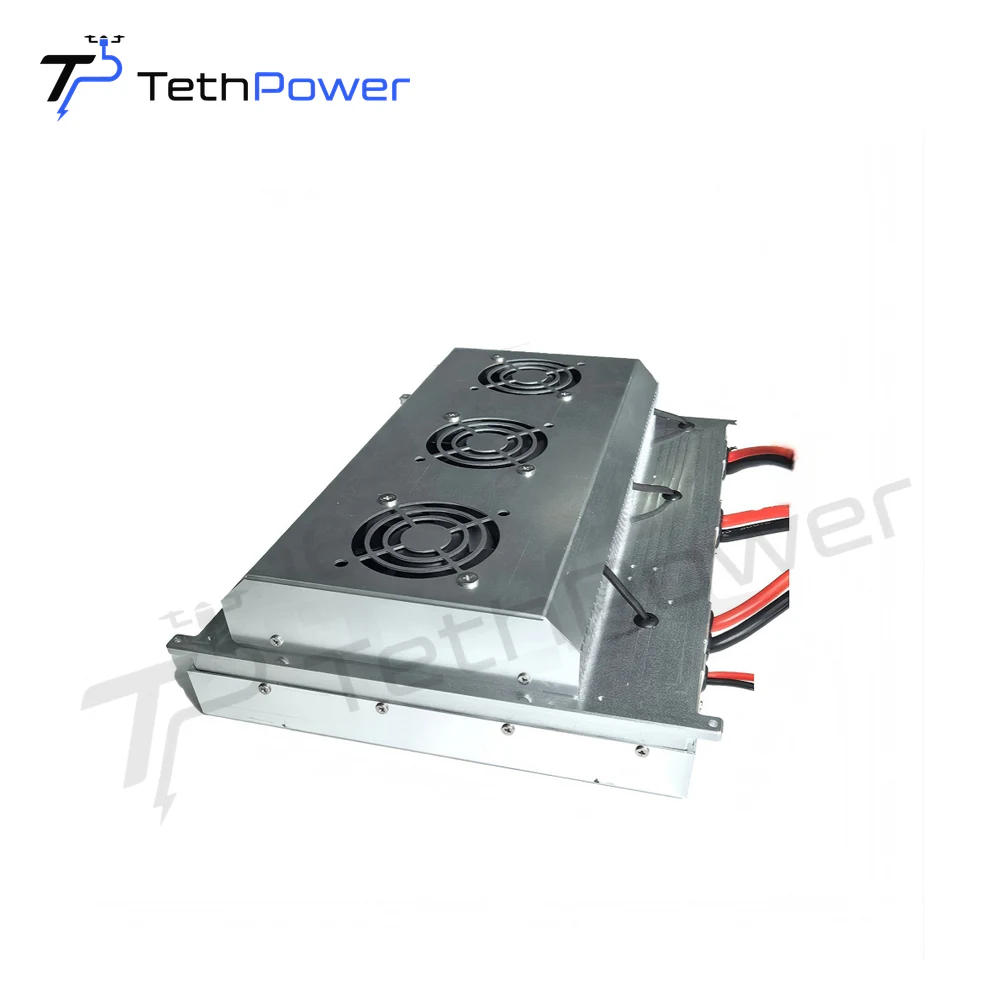

TethPower TP-P12 50 V — бортовой модуль питания постоянного тока мощностью 12 kW для тяжёлых привязных БПЛА с регулируемой шиной класса 50 V. Он преобразует входное напряжение 900-1 000 VDC со стороны кабеля-троса в выход класса 50 V с номинальным током 240 A.
Модуль массой 3 kg предназначен для БПЛА, где стабильная высокая мощность, большой ток и защита от внешних воздействий важнее предельно малой массы. Степень защиты IP65 и КПД ≥97 % рассчитаны на продолжительные промышленные задачи с высокой нагрузкой.
Особенности
- Регулируемая мощность 12 kW для тяжёлых БПЛА с шиной класса 50 V
- Номинальный выходной ток 240 A
- Высоковольтный вход 900-1 000 VDC со стороны кабеля-троса
- Бортовой модуль 3 kg с защитой IP65
- Интерфейс распределения тока и комплексная электрическая защита
Основные характеристики
| Бренд | TethPower |
|---|---|
| Модель | TP-P12 (версия 50 V) |
| Диапазон входного напряжения | 900–1 000 VDC |
| Номинальное выходное напряжение | Номинал 50 VDC (диапазон 49,5–50,5 VDC) |
| Номинальный выходной ток | Номинальный ток 240 A |
| Номинальная мощность | 12 kW |
| Пиковая выходная мощность | Не указано в текущем руководстве |
| Размеры | 277 × 202 × 70 mm |
| Вес | 3 kg |
| Степень защиты | IP65 |
| Рабочая температура | От -40 °C до +55 °C |
| КПД | ≥97 % |
| Точность регулирования напряжения | ±1 % |
| Температура хранения | от −40 °C до +80 °C |
| Максимальная высота | 3 000 m |
| Охлаждение | Интегрированное принудительное воздушное охлаждение |
| Минимальный заказ | 1 единица |
| Гарантия | 1 год |
Полные электрические характеристики, пороги защиты, данные по электромагнитной совместимости и безопасности, а также назначение контактов разъёмов приведены в руководстве TethPower. Для получения текущей версии свяжитесь со Stella.
Применение
- Привязные БПЛА большой грузоподъёмности
- Постоянное наблюдение
- Промышленная инспекция
- Энергоёмкая целевая нагрузка
- Специализированные БПЛА для длительных задач
Рекомендации по подбору системы
TP-P12 следует выбирать как часть всей системы электропитания привязного БПЛА, а не только по номинальной мощности. Мы проверяем напряжение аккумулятора или шины постоянного тока БПЛА, непрерывную и пиковую мощность, массу полезной нагрузки, длину кабеля-троса, падение напряжения, рабочую высоту, температуру и архитектуру наземного питания, прежде чем подтвердить подходящую конфигурацию.
Частые вопросы о TP-P12
Подходит ли TP-P12 50 V для каждого БПЛА класса 12S?
Не автоматически. Одного номинального напряжения батареи недостаточно: необходимо подтвердить напряжение полной зарядки, пределы шины БПЛА, непрерывную и пиковую мощность, а также работу при параллельном подключении батареи.
Каков номинальный выходной ток?
В руководстве указана номинальная мощность 240 A для шины класса 50 V.
Имеет ли TP-P12 опубликованный рейтинг пиковой мощности?
В настоящем руководстве отдельное значение пиковой мощности не указано. Подтвержденный постоянный рейтинг — 12 kW.
Какой проводной вход требуется для этой версии?
Версия 50 V указана для входа 900-1 000 VDC с номинальным входом 950 VDC.
Почему соответствие системы важно в 12 kW?
На этом уровне мощности критическими частями конструкции становятся падение напряжения на проводе, ток разъема, управление температурным режимом, запас полезной нагрузки БПЛА и интеграция резервной батареи.
Материалы для скачивания
Руководство по продукту
Бортовой модуль питания 12 kW 50 V | TP-P12
Консультация и поддержка по продукту
Мы производим системы питания привязных БПЛА и оказываем поддержку по интеграции и адаптации систем под конкретные проекты.
