Обзор

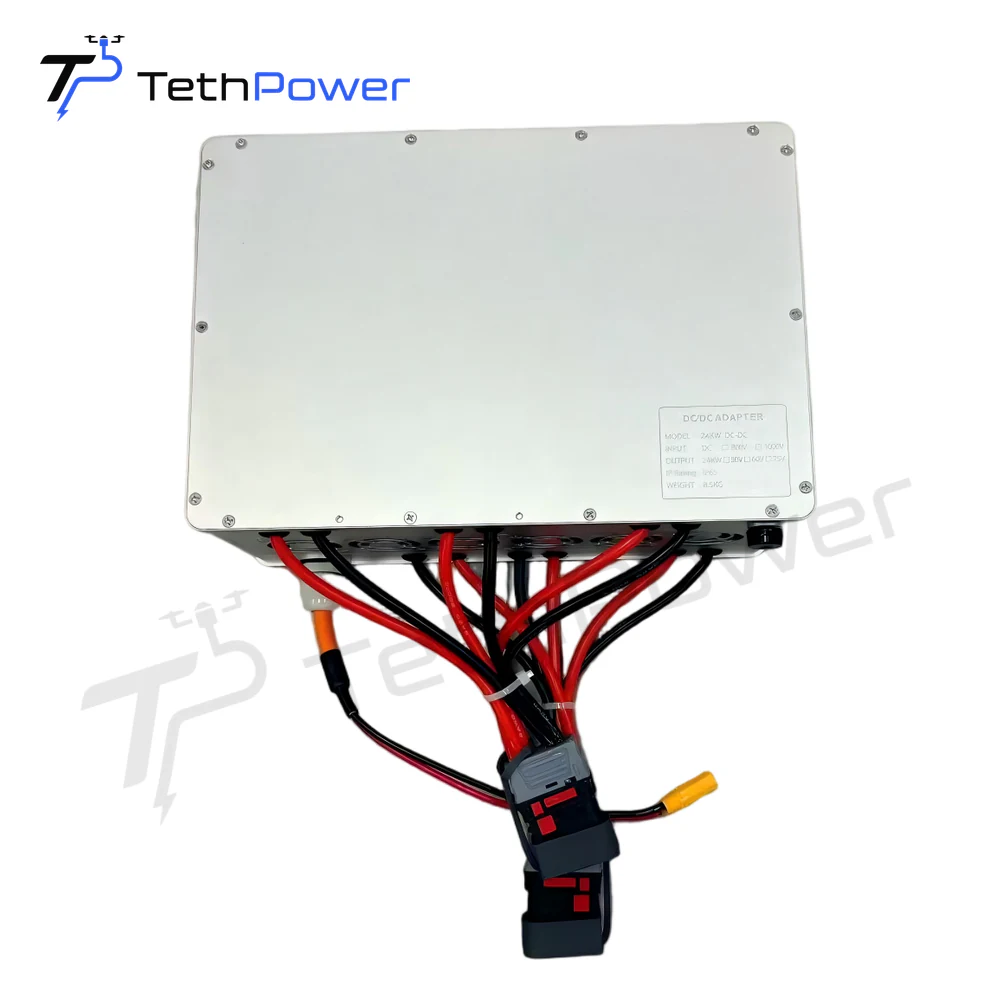

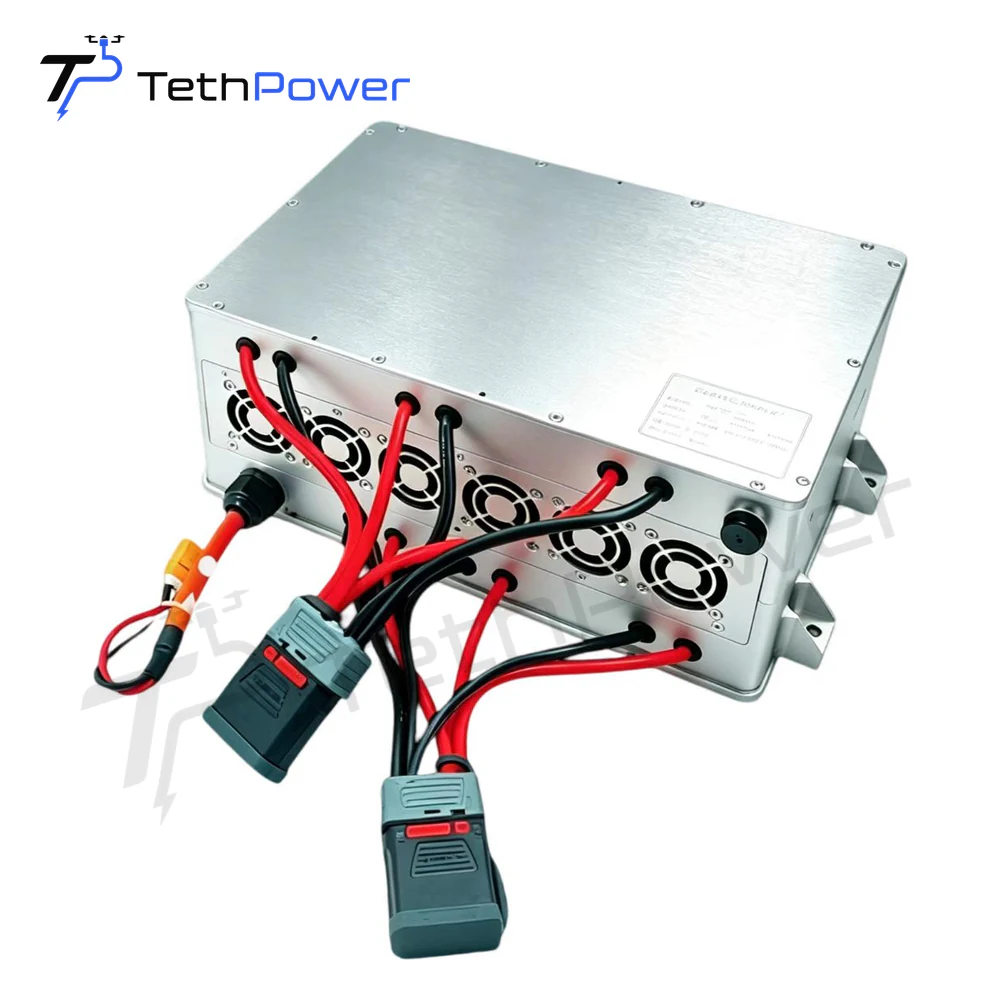

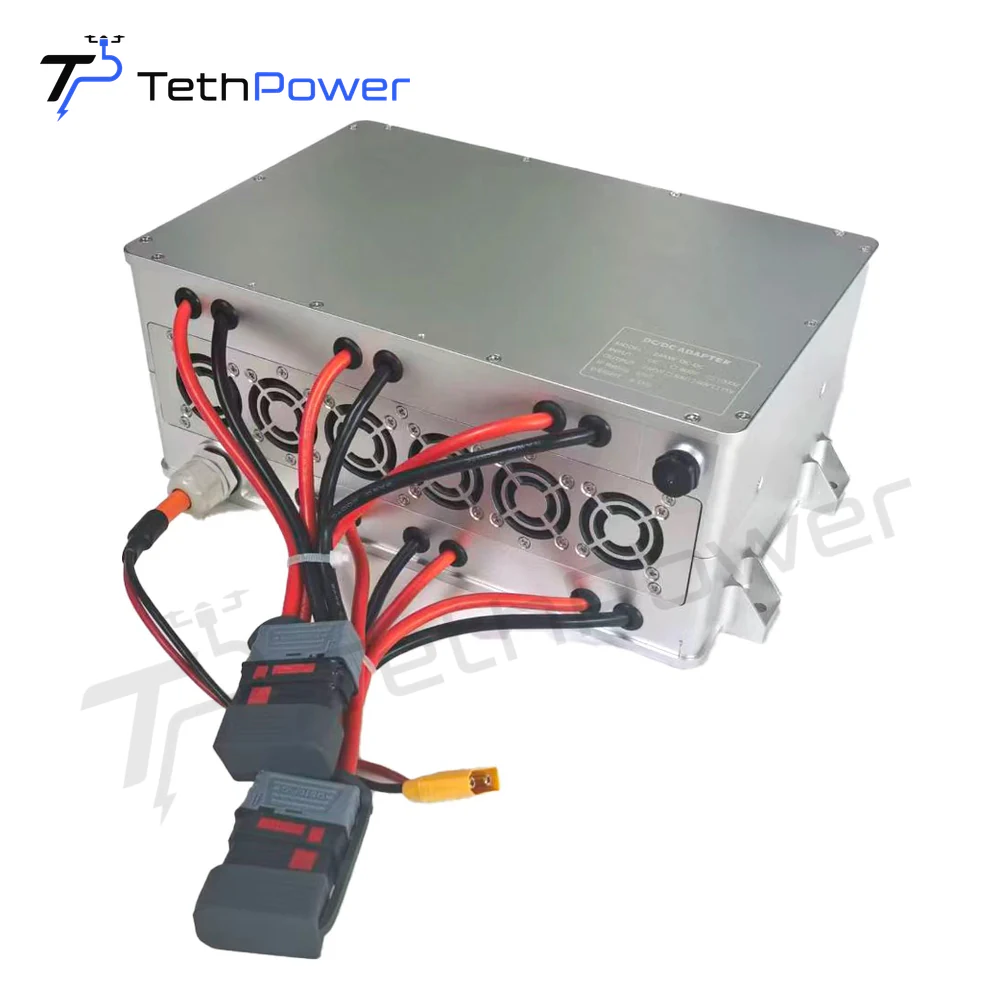

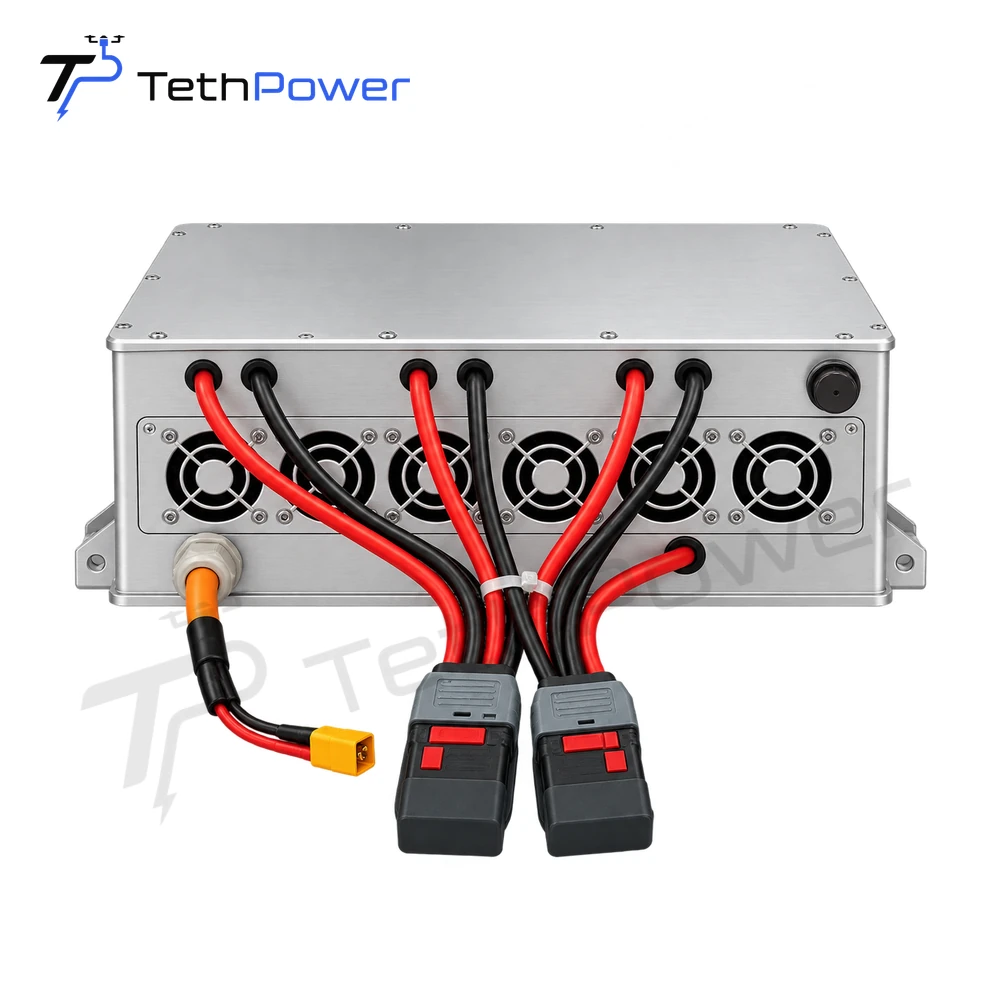

TethPower TP-P24 — бортовой модуль питания постоянного тока мощностью 24 kW для тяжёлых привязных БПЛА с номинальным напряжением шины 58,5 V. Он преобразует входное напряжение 850-1 000 VDC со стороны кабеля-троса в регулируемый выход 55-59 VDC с номинальным током 400 A и пиковой мощностью до 26 kW.
TP-P24 рассчитан на тяжёлые платформы и энергоёмкие задачи. Он сочетает степень защиты IP65, массу ≤9,5 kg и КПД ≥97 %. Непрерывная работа при 24 kW предусмотрена в диапазоне от -20 °C до +40 °C, поэтому при выборе системы необходимо учитывать температуру и другие условия среды.
Порог восстановления входного перенапряжения равен ≤1 000 V. Этот порог не определяет механизм автоматического перезапуска.
Особенности
- Непрерывная мощность 24 kW с пиковой производительностью 26 kW
- Номинальный ток 400 A при номинальном выходном напряжении 58,5 VDC
- Высоковольтный вход 850-1 000 VDC со стороны кабеля-троса
- Конструкция IP65 с собственным весом ≤9,5 kg
- Защита и управление температурным режимом рассчитаны на длительную работу при высокой мощности.
Основные характеристики
| Бренд | TethPower |
|---|---|
| Модель | TP-P24 |
| Диапазон входного напряжения | 850–1 000 VDC |
| Номинальное выходное напряжение | Номинал 58,5 VDC (диапазон 55–59 VDC) |
| Номинальный выходной ток | Номинальный ток 400 A |
| Номинальная мощность | 24 kW |
| Пиковая выходная мощность | 26 kW |
| Размеры | 296 × 201 × 127 mm ±1 mm |
| Вес | ≤9,5 kg |
| Степень защиты | IP65 |
| Рабочая температура | От -20 °C до +40 °C для непрерывной работы 24 kW. |
| КПД | ≥97 % |
| Точность регулирования напряжения | ±1 % |
| Температура хранения | от −40 °C до +80 °C |
| Максимальная высота | 3 000 m |

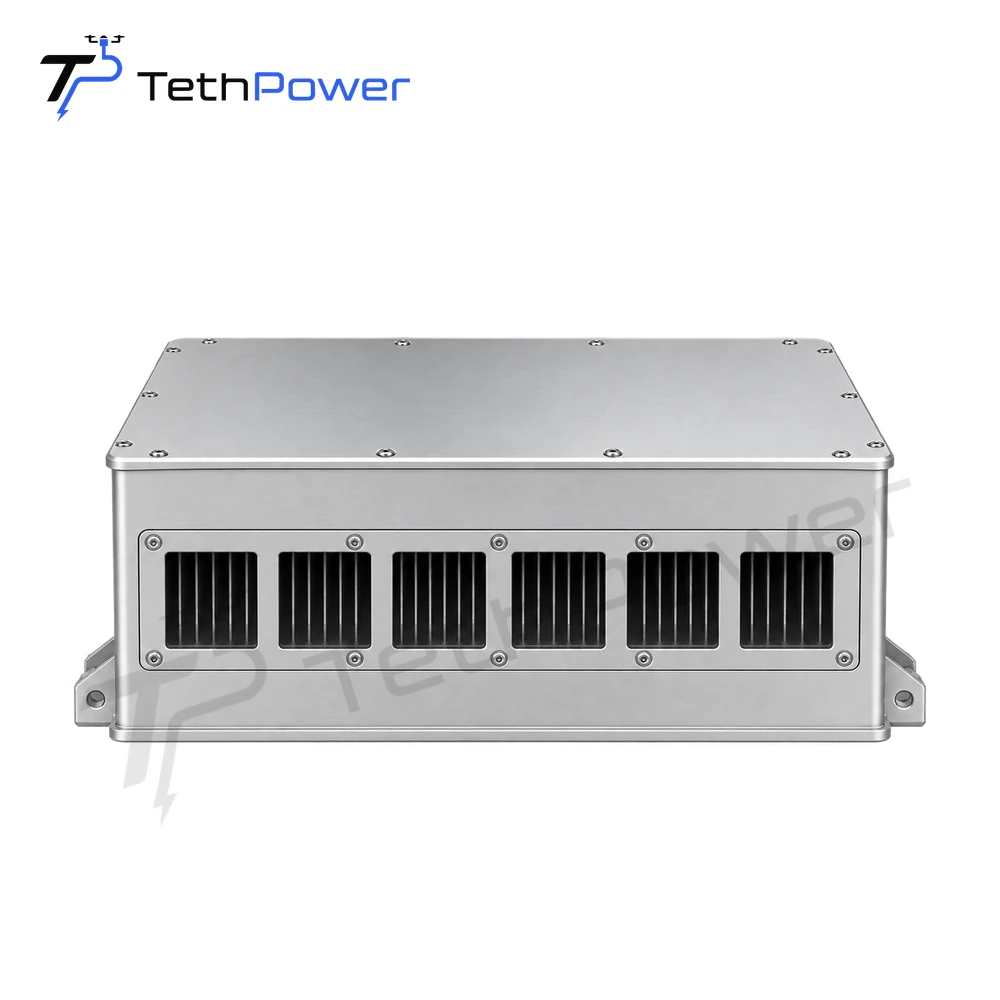

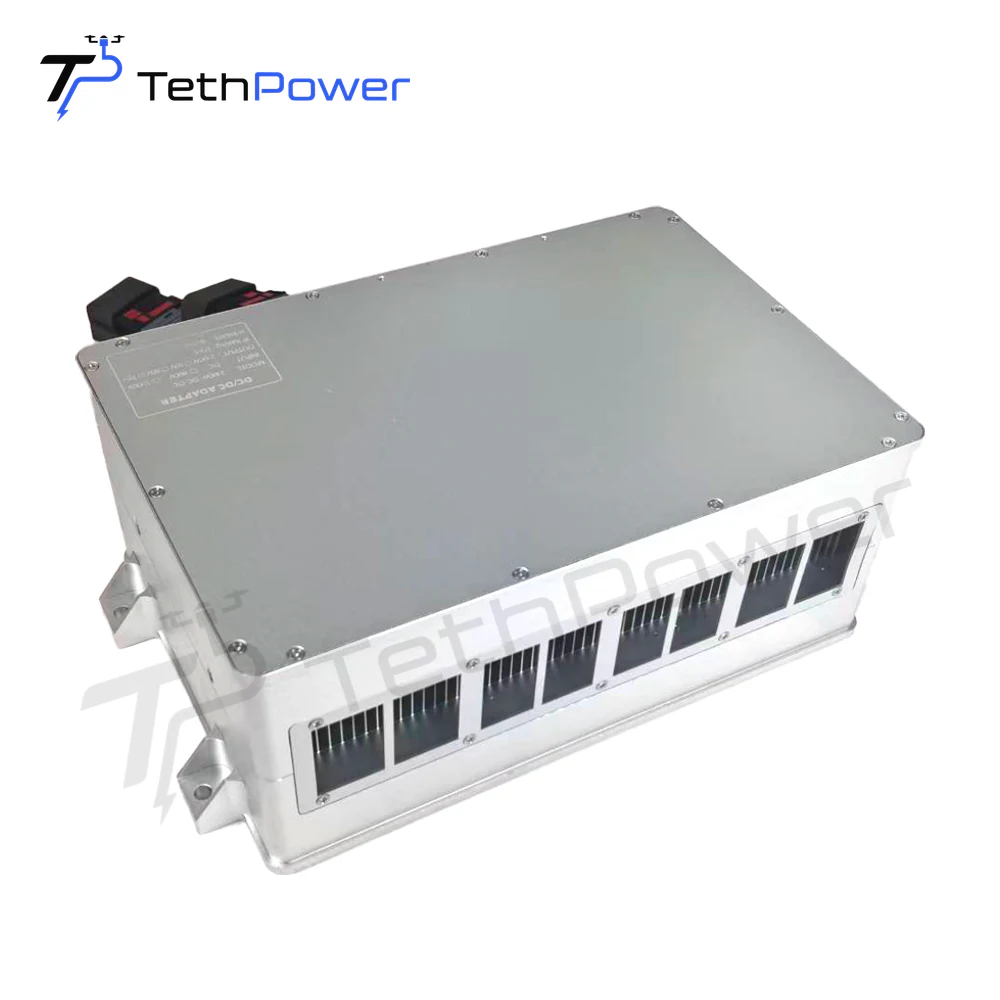

| Охлаждение | Интегрированное принудительное воздушное охлаждение |
| Минимальный заказ | 1 единица |
| Гарантия | 1 год |
Полные электрические характеристики, пороги защиты, данные по электромагнитной совместимости и безопасности, а также назначение контактов разъёмов приведены в руководстве TethPower. Для получения текущей версии свяжитесь со Stella.
Применение
- Привязные БПЛА большой грузоподъёмности
- Промышленные очистные платформы
- Поддержка пожаротушения БПЛА
- Мощное наблюдение и связь
- Тяжелые мультикоптеры специального назначения
Рекомендации по подбору системы
TP-P24 следует выбирать как часть всей системы электропитания привязного БПЛА, а не только по номинальной мощности. Мы проверяем напряжение аккумулятора или шины постоянного тока БПЛА, непрерывную и пиковую мощность, массу полезной нагрузки, длину кабеля-троса, падение напряжения, рабочую высоту, температуру и архитектуру наземного питания, прежде чем подтвердить подходящую конфигурацию.
Частые вопросы о TP-P24
Является ли 26 kW постоянным рейтингом TP-P24?
Нет. Подтвержденный постоянный рейтинг — 24 kW. В руководстве указано 26 kW как пиковая мощность.
При какой температуре окружающей среды доступна полная непрерывная мощность?
В руководстве указано от -20 °C до +40 °C для долгосрочной работы 24 kW. Снижение характеристик окружающей среды следует оценивать вне этого условия.
Какой запас полезной нагрузки БПЛА требуется?
Сам модуль весит до 9,5 kg. Полный расчет также должен включать полезную нагрузку, монтажное оборудование и подъемную силу троса.
Почему при таком уровне мощности необходим высоковольтный трос?
Передача 24 kW при высоком напряжении троса снижает ток на стороне кабеля, помогая контролировать размер проводника, падение напряжения и массу кабеля в воздухе.
Может ли TP-P24 поддерживать миссии по уборке или тушению пожаров?
Его можно оценить для высокопроизводительной очистки, пожаротушения и других задач по подъему тяжелых грузов, когда требования БПЛА к напряжению, двигательной мощности, полезной нагрузке и тросу совместимы.
Материалы для скачивания
Руководство по продукту
Бортовой модуль питания 24 kW 58,5 V | TP-P24
