Обзор

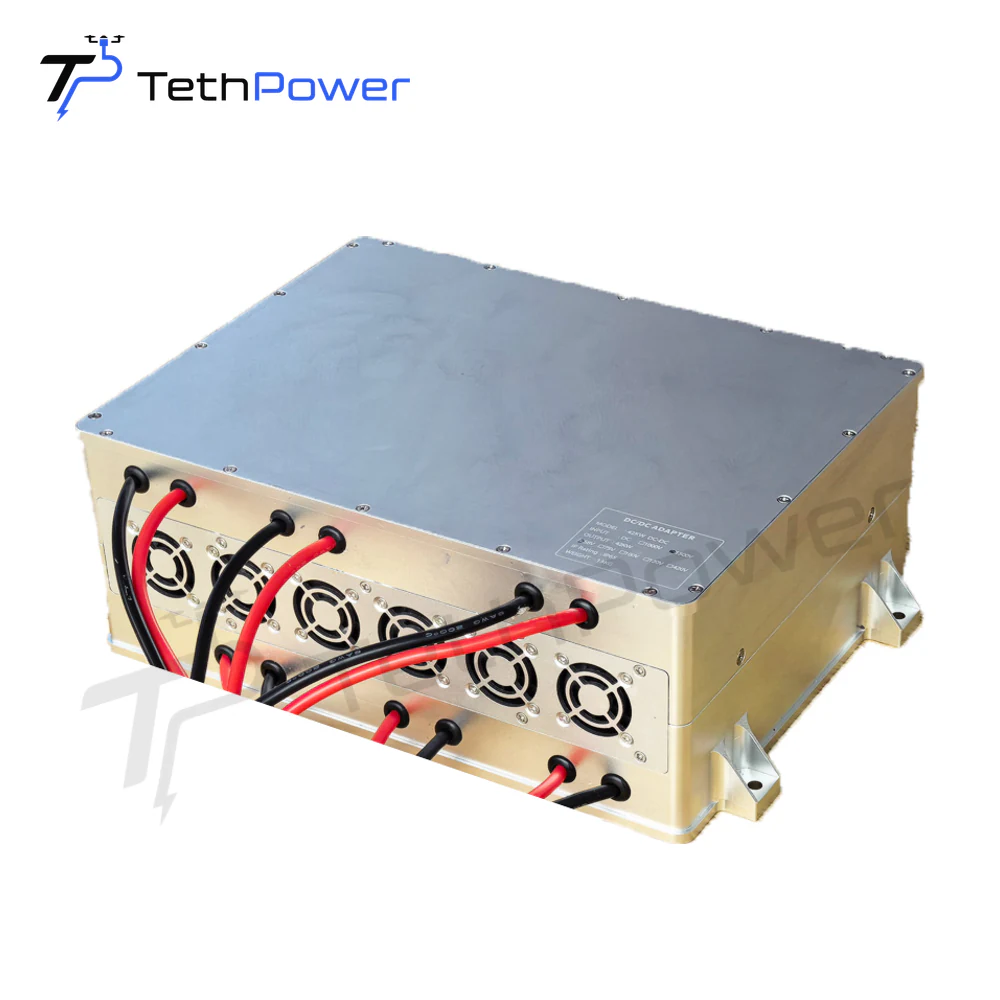

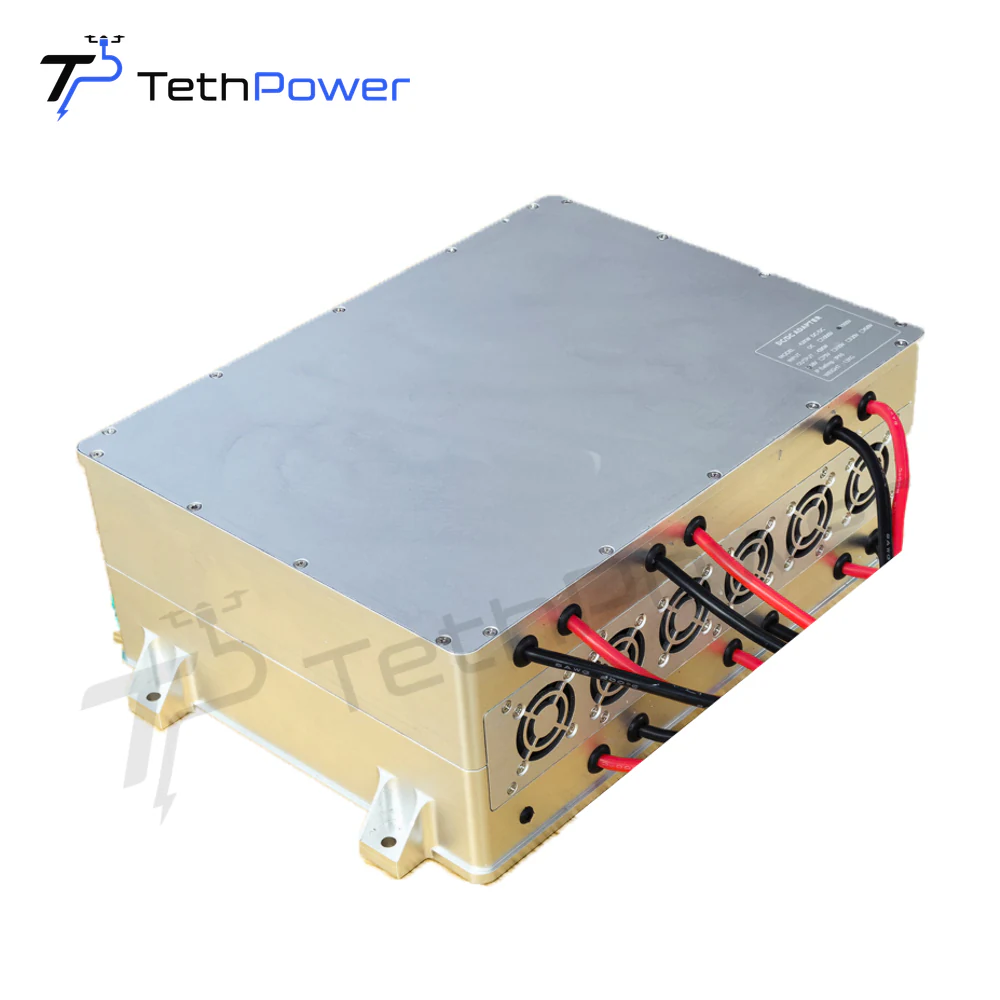

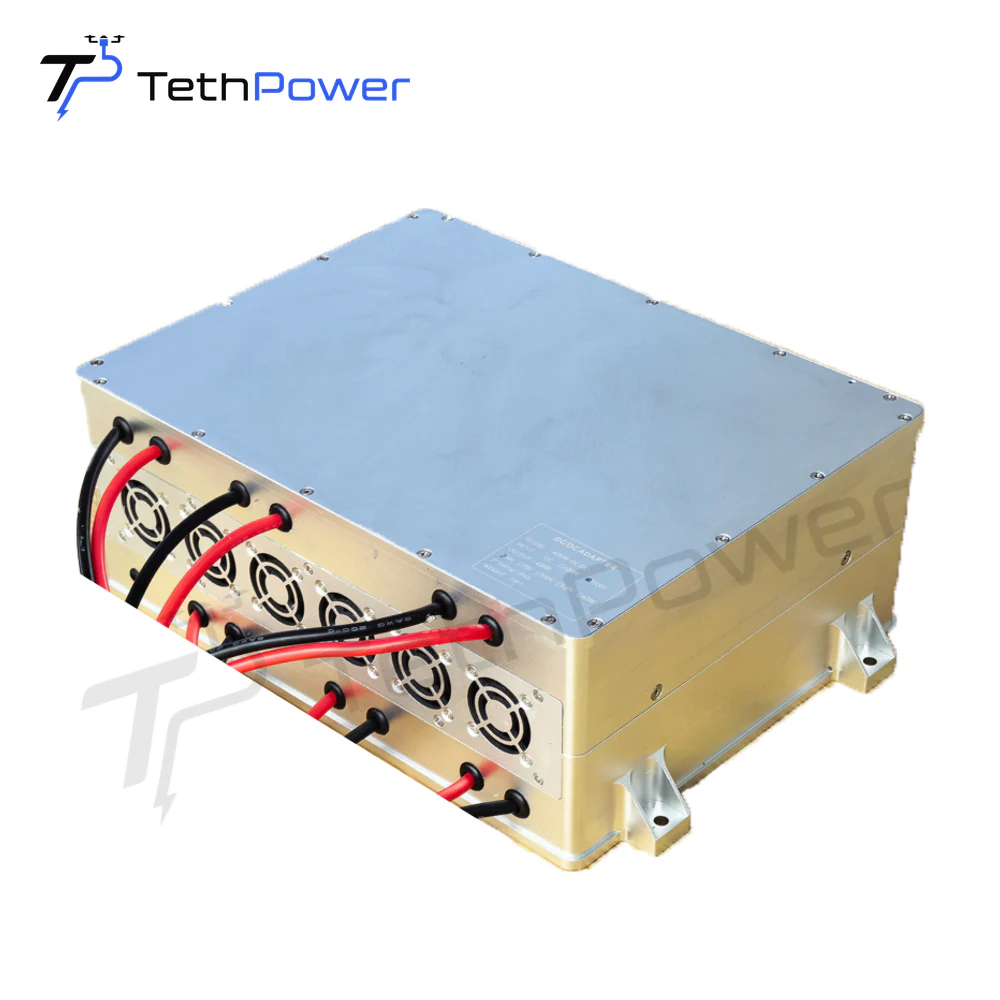

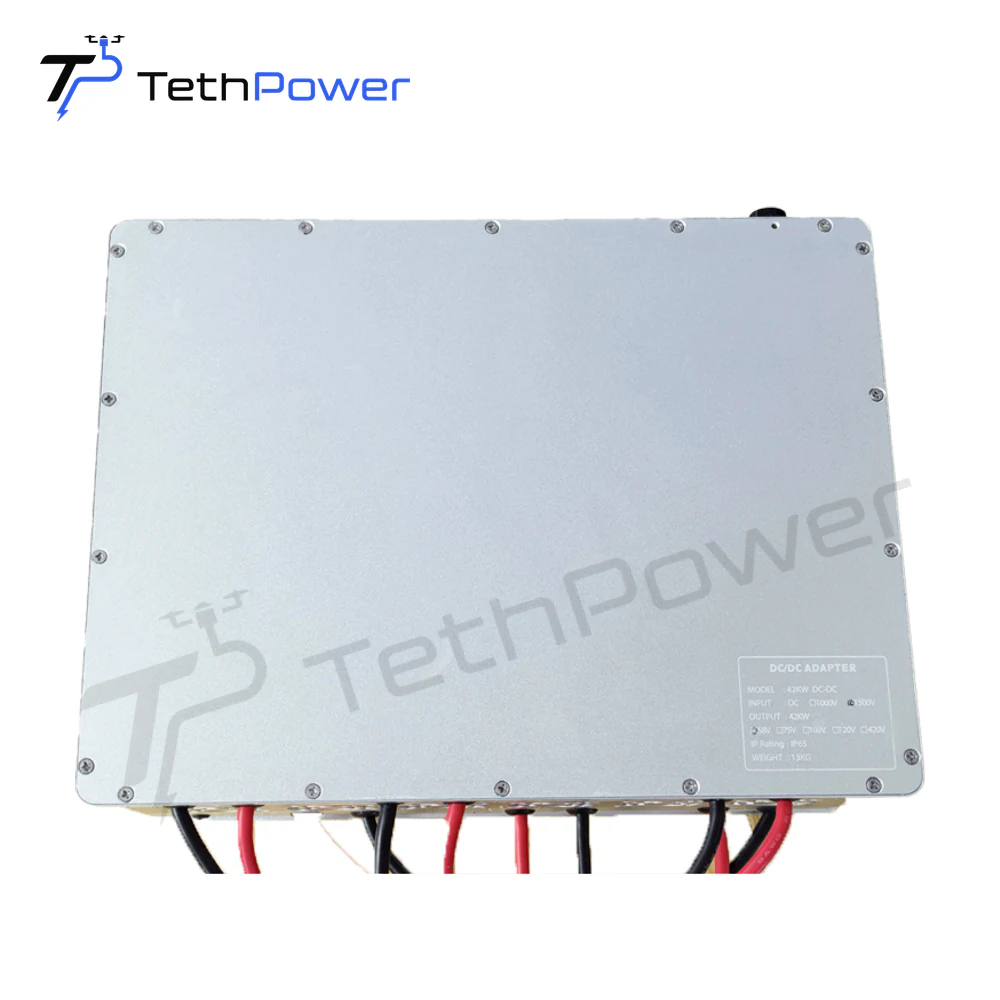

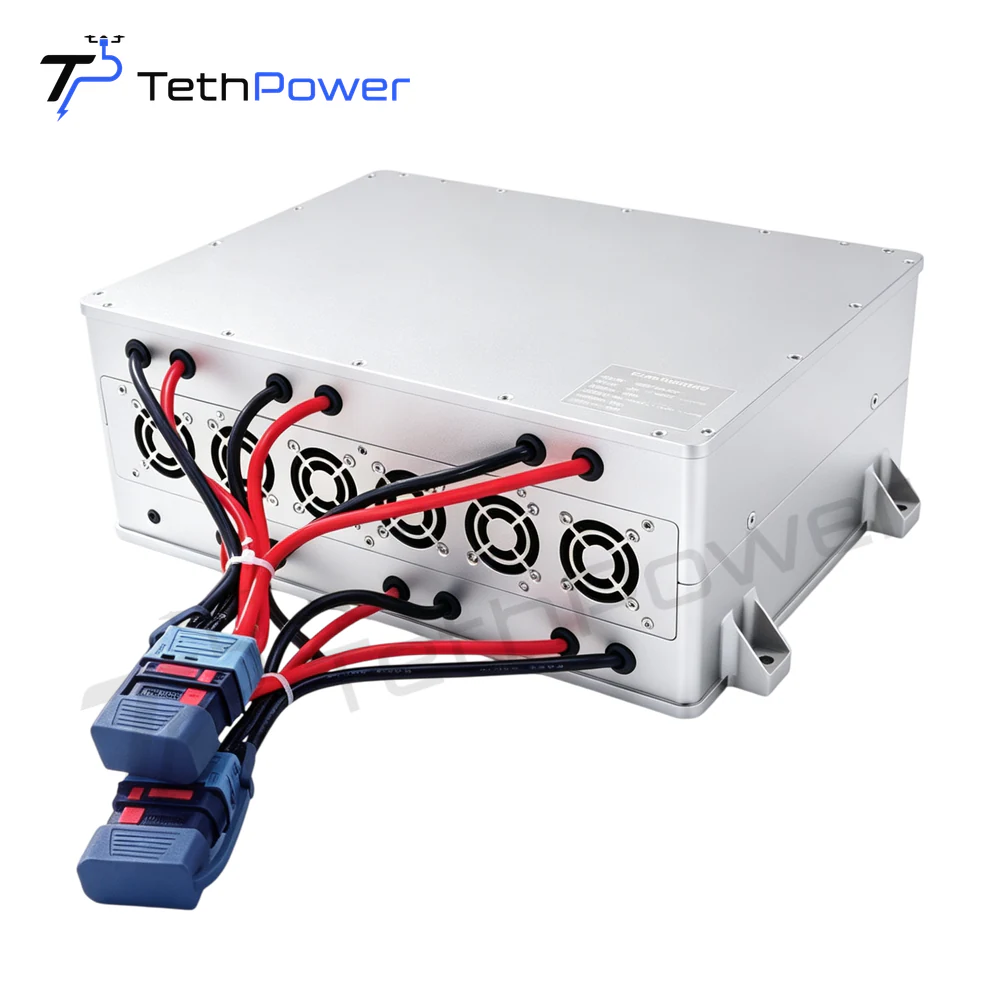

TethPower TP-P36 — самый мощный бортовой модуль DC/DC в этой группе продуктов. Он предназначен для тяжёлых привязных БПЛА с высокой потребностью в тяговой мощности и мощности полезной нагрузки. Подробная электрическая спецификация указывает вход 1 200-1 450 VDC по кабелю-тросу и регулируемое номинальное выходное напряжение 58,5 VDC.
При проектировании системы с TP-P36 используйте фактическую мощность 32 kW с учётом потерь преобразования. Значение 36 kW относится к испытанию в предельных условиях и не является номинальной мощностью для непрерывной работы. Модуль массой около 12,5 kg имеет степень защиты IP65 и встроенное воздушное охлаждение для интеграции в мощные промышленные БПЛА.
Особенности
- Рекомендуемая фактическая расчётная мощность 32 kW
- 36 kW — только значение испытаний в предельных условиях, не номинальная мощность для непрерывной работы
- Вход для кабеля 1 200-1 450 VDC для снижения тока на стороне кабеля при экстремальных уровнях мощности
- Корпус IP65 и встроенное воздушное охлаждение
- Электрическая защита и снижение выходного тока при нагреве для работы с высокой мощностью в полевых условиях
Основные характеристики
| Бренд | TethPower |
|---|---|
| Модель | TP-P36 |
| Диапазон входного напряжения | 1 200–1 450 VDC |
| Номинальное выходное напряжение | Номинал 58,5 VDC (диапазон 54–59 VDC) |
| Рекомендуемая расчетная мощность | 32 kW |
| Выходная мощность для экстремальных испытаний | 36 kW |
| Размеры | 334 × 251 × 128 mm ±1 mm |
| Вес | Прибл. 12,5 kg |
| Степень защиты | IP65 |
| Рабочая температура | От -20 °C до +40 °C |
| КПД | ≥96 % |
| Точность регулирования напряжения | ±1 % |
| Максимальная высота | 3 000 m |
| Минимальный заказ | 1 единица |
| Гарантия | 1 год |
Полные электрические характеристики, пороги защиты, данные по электромагнитной совместимости и безопасности, а также назначение контактов разъёмов приведены в руководстве TethPower. Для получения текущей версии свяжитесь со Stella.
Применение
- Привязные БПЛА особо большой грузоподъёмности
- Крупные промышленные очистительные системы
- БПЛА для поддержки пожаротушения
- Платформы с энергоёмкой целевой нагрузкой
- Специальные тяжелые мультикоптеры и испытательные системы eVTOL
Рекомендации по подбору системы
TP-P36 следует выбирать как часть всей системы электропитания привязного БПЛА, а не только по номинальной мощности. Мы проверяем напряжение аккумулятора или шины постоянного тока БПЛА, непрерывную и пиковую мощность, массу полезной нагрузки, длину кабеля-троса, падение напряжения, рабочую высоту, температуру и архитектуру наземного питания, прежде чем подтвердить подходящую конфигурацию.
Частые вопросы о TP-P36
Каково подтверждённое выходное напряжение TP-P36?
Номинальное выходное напряжение составляет 58,5 V, диапазон выходного напряжения — 54–59 V.
Какую выходную мощность следует использовать при проектировании системы?
Используйте 32 kW для проектирования реальной системы. Значение 36 kW представляет собой только экстремальное тестовое значение и не должно использоваться в качестве номинальной продолжительной выходной мощности.
Почему TP-P36 использует привязной вход 1 200-1 450 VDC?
При очень высокой мощности увеличение напряжения передачи снижает ток на стороне кабеля, что помогает контролировать размер проводника, падение напряжения и вес кабеля.
Какой класс БПЛА может нести TP-P36?
Масса модуля составляет около 12,5 kg без учёта креплений и нагрузки от кабеля-троса. Он предназначен только для БПЛА большой грузоподъёмности с достаточным запасом по полезной нагрузке и тяге.
Устанавливает ли диапазон рабочих температур непрерывный номинал 36 kW?
Нет. Диапазон рабочих температур не определяет непрерывный номинал 36 kW. Используйте 32 kW для фактического проектирования и оценки установленных условий охлаждения.
