Обзор

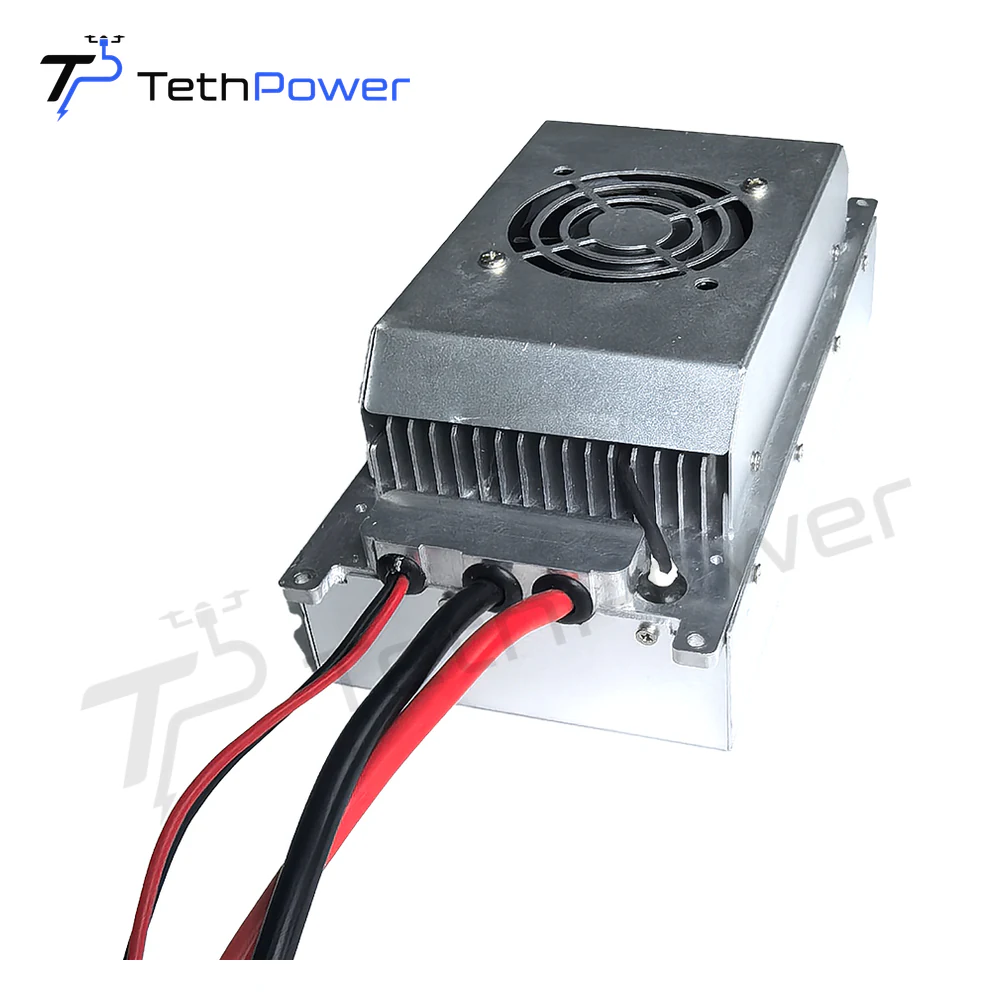

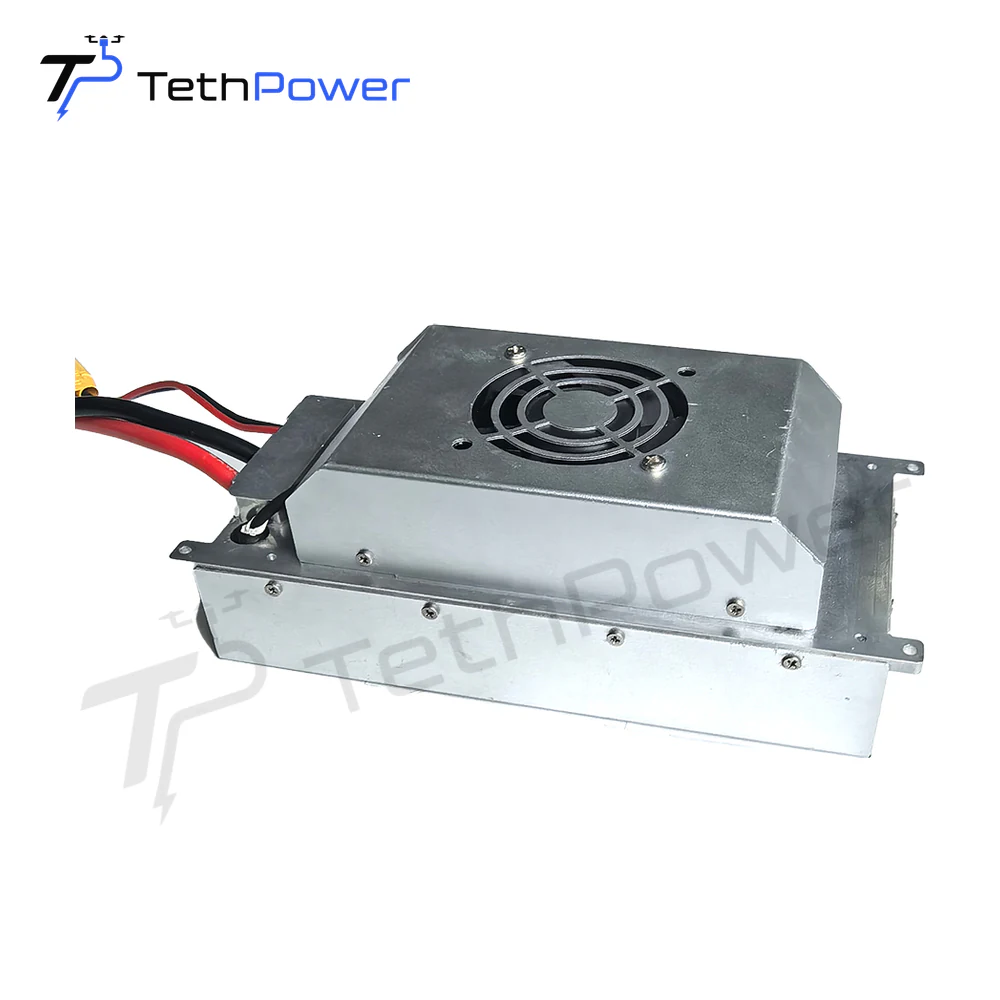

TethPower TP-P4 — это регулируемый бортовой модуль питания мощностью 4 kW для систем привязных БПЛА с высоковольтной линией передачи 680-800 VDC. Он обеспечивает стабилизированное выходное напряжение класса 50 V для БПЛА и целевой нагрузки, которым требуется контролируемое напряжение при длительной работе.
При массе около 1 kg TP-P4 сочетает стабилизированное питание, принудительное воздушное охлаждение и компактный корпус для промышленных БПЛА средней мощности. Он подходит для систем, где стабильность напряжения важнее более лёгкой низковольтной архитектуры с фиксированным коэффициентом преобразования.
Особенности
- Регулируемый выход класса 50 V во всем диапазоне входного кабеля 680-800 VDC
- Номинальный выходной ток 80 A для промышленных нагрузок БПЛА класса 4 kW
- Масса бортового модуля около 1 kg

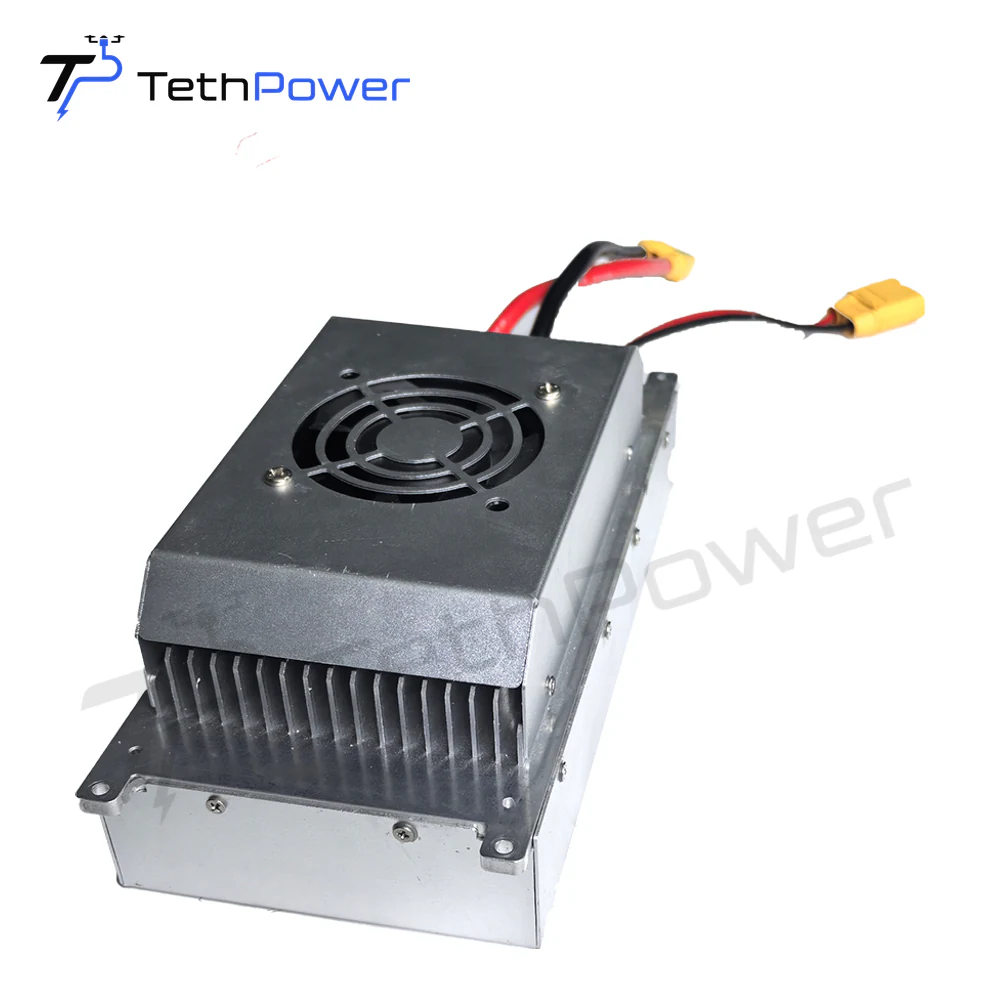

- Принудительное воздушное охлаждение с конструкцией IP54, ориентированной на использование вне помещений.
- Защита входов и выходов с автоматическим восстановлением после серьёзных сбоев.
Основные характеристики
| Бренд | TethPower |
|---|---|
| Модель | TP-P4 |
| Диапазон входного напряжения | 680–800 VDC |
| Номинальное выходное напряжение | Номинал 50 VDC (диапазон 47–50,5 VDC) |
| Номинальный выходной ток | Номинал 80 A, максимум 88 A |
| Номинальная мощность | 4 kW |
| Пиковая выходная мощность | Не указано в текущем руководстве |
| Размеры | 187 × 95 × 70 mm ±1 mm |
| Вес | 1 000 g |
| Степень защиты | IP54 |
| Рабочая температура | От -40 °C до +50 °C |
| КПД | ≥97 % |
| Точность регулирования напряжения | ≤±1 % |
| Температура хранения | от −40 °C до +80 °C |
| Максимальная высота | 2 000 m |
| Охлаждение | Интегрированное принудительное воздушное охлаждение |
| Минимальный заказ | 1 единица |
| Гарантия | 1 год |
Полные электрические характеристики, пороги защиты, данные по электромагнитной совместимости и безопасности, а также назначение контактов разъёмов приведены в руководстве TethPower. Для получения текущей версии свяжитесь со Stella.
Применение
- Промышленные привязные БПЛА
- Воздушное освещение
- Платформы наблюдения
- Полезная нагрузка реле связи
- Индивидуальные системы БПЛА класса 50 V
Рекомендации по подбору системы
TP-P4 следует выбирать как часть всей системы электропитания привязного БПЛА, а не только по номинальной мощности. Мы проверяем напряжение аккумулятора или шины постоянного тока БПЛА, непрерывную и пиковую мощность, массу полезной нагрузки, длину кабеля-троса, падение напряжения, рабочую высоту, температуру и архитектуру наземного питания, прежде чем подтвердить подходящую конфигурацию.
Частые вопросы о TP-P4
Зачем выбирать регулируемый модуль, такой как TP-P4?
Регулируемый модуль поддерживает контролируемое низковольтное выходное напряжение, когда входное напряжение со стороны кабеля-троса изменяется в допустимом диапазоне. Это полезно для БПЛА, которым требуется повышенная стабильность напряжения.
Подходит ли TP-P4 для каждого дрона 50 V?
Нет. Перед интеграцией необходимо проверить диапазон напряжения батареи, фактические пределы шины, непрерывную и пиковую мощность, полезную нагрузку и длину кабеля-троса.
Что такое пиковая мощность от TP-P4?
Номинальная мощность составляет 4 kW. Отдельное значение пиковой мощности не указано.
Можно ли настроить модуль?
Требования к разъему, монтажу и системной интеграции для конкретного проекта могут быть рассмотрены нами перед составлением предложения.
