Обзор

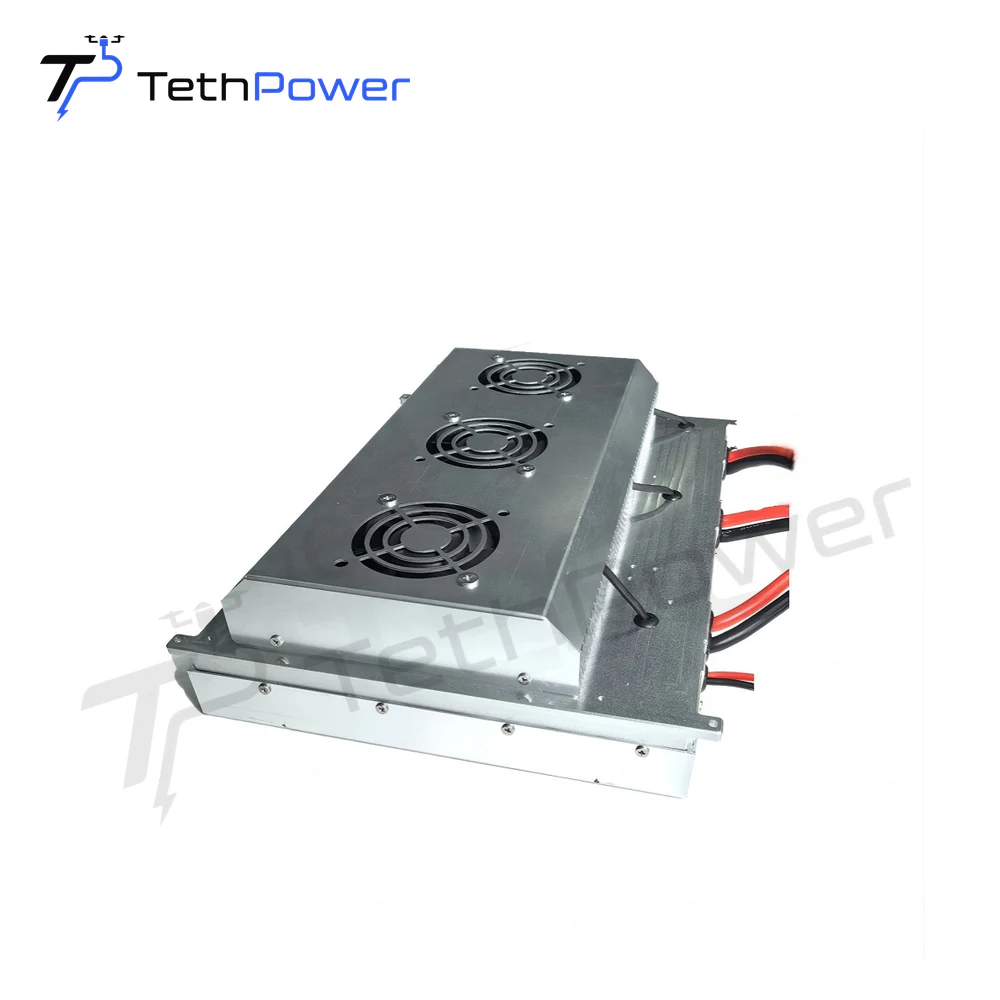

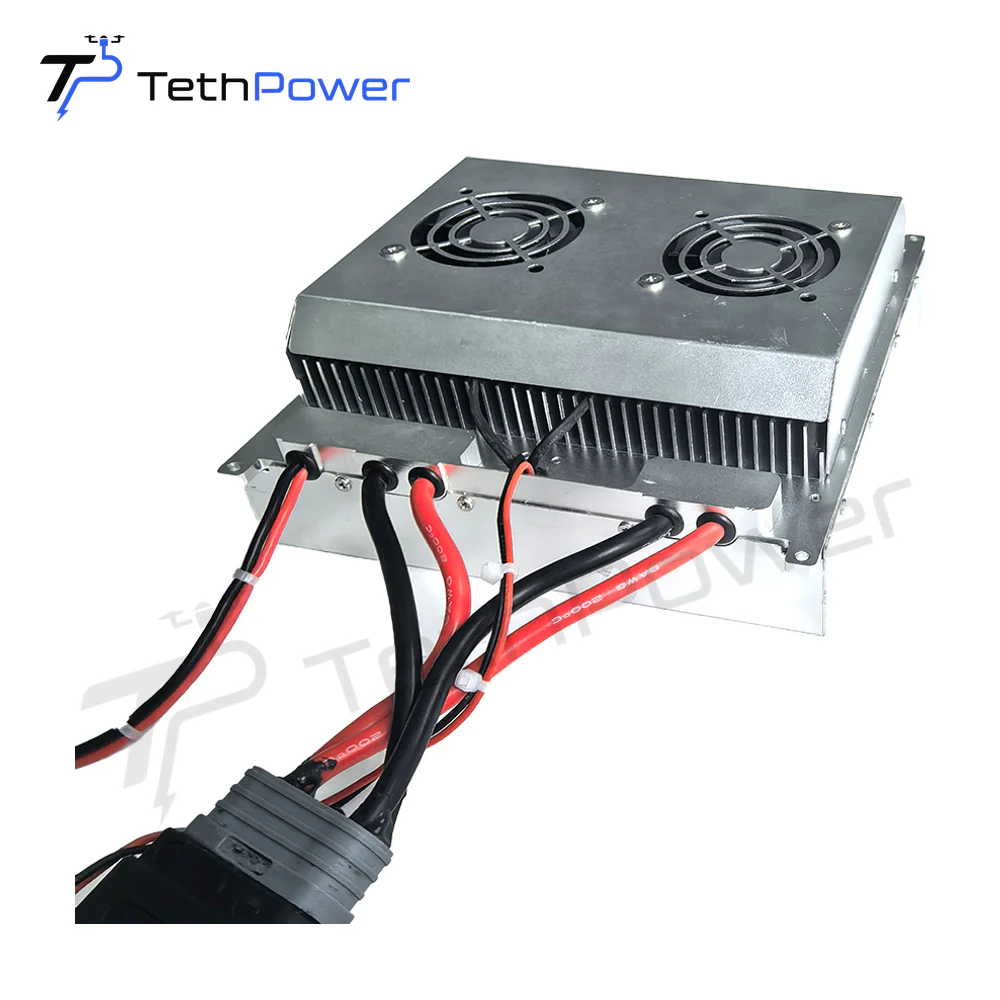

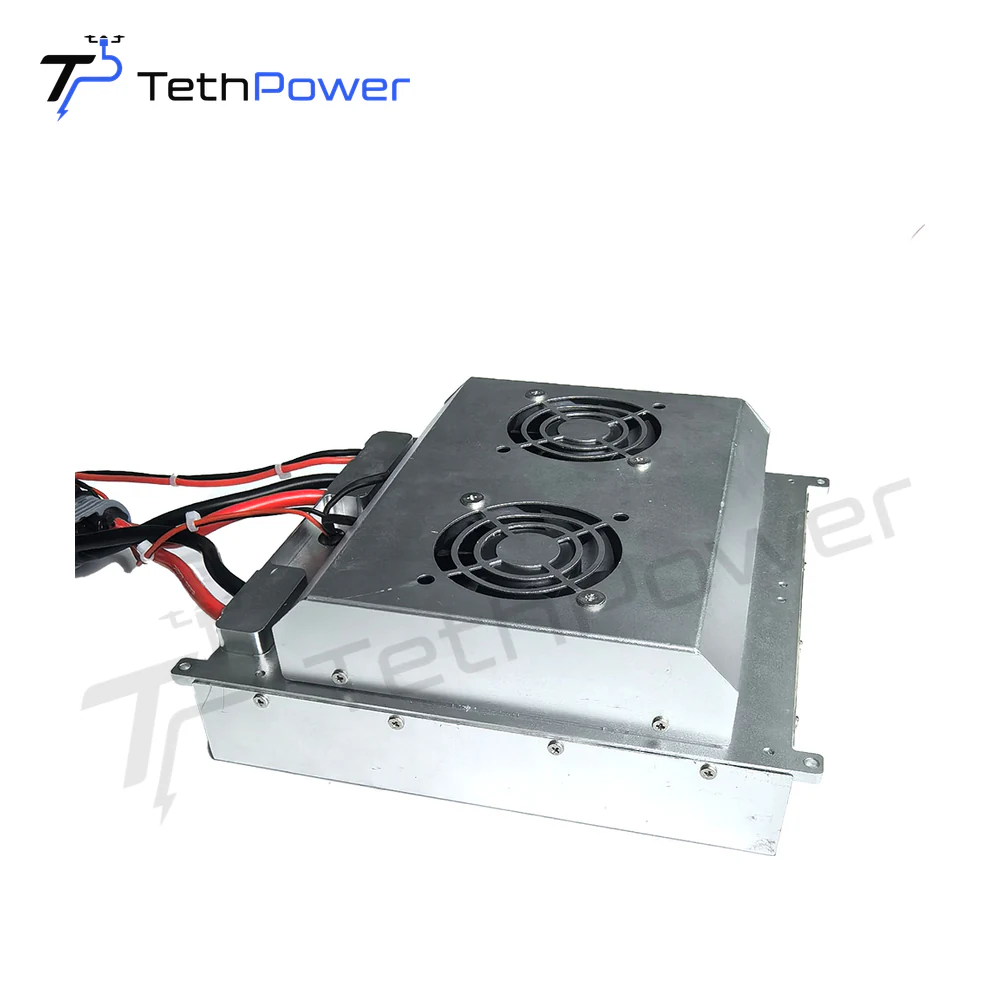

TethPower TP-P5 — сильноточный бортовой модуль питания постоянного тока мощностью 5 kW для привязных БПЛА с силовой шиной класса 24 V. Он преобразует входное напряжение 680-800 VDC со стороны кабеля-троса в регулируемый выход 24 V с номинальным током 210 A.
TP-P5 предназначен для низковольтных шин БПЛА, которым требуется значительно больший ток, чем могут обеспечить менее мощные бортовые преобразователи. Модуль массой 2,2 kg сочетает принудительное воздушное охлаждение и корпус со степенью защиты IP54 для наружной эксплуатации.
Особенности
- Регулируемая мощность 5 kW для сильноточных шин БПЛА класса 24 V
- Номинальный ток 210 A для требовательных низковольтных энергосистем БПЛА
- Вход 680-800 VDC со стороны кабеля-троса для снижения тока передачи
- Встроенное принудительное воздушное охлаждение и корпус IP54.
- Защита от ошибок входа, перенапряжения на выходе, перегрузки по току, короткого замыкания и перегрева.
Основные характеристики
| Бренд | TethPower |
|---|---|
| Модель | TP-P5 |
| Диапазон входного напряжения | 680–800 VDC |
| Номинальное выходное напряжение | Номинал 24 VDC (диапазон 23,5–24,5 VDC) |
| Номинальный выходной ток | Номинал 210 A, максимум 220 A |
| Номинальная мощность | 5 kW |
| Пиковая выходная мощность | Не указано в текущем руководстве |
| Размеры | 187 × 185 × 70 mm ±1 mm |
| Вес | Прибл. 2,2 kg |
| Степень защиты | IP54 |
| Рабочая температура | От -40 °C до +50 °C |
| КПД | ≥97 % |
| Точность регулирования напряжения | ≤±2 % |
| Выходные пульсации и шум | ≤±2 % Vo |
| Температура хранения | от −40 °C до +80 °C |
| Максимальная высота | 2 000 m |
| Охлаждение | Интегрированное принудительное воздушное охлаждение |
| Минимальный заказ | 1 единица |
| Гарантия | 1 год |
Полные электрические характеристики, пороги защиты, данные по электромагнитной совместимости и безопасности, а также назначение контактов разъёмов приведены в руководстве TethPower. Для получения текущей версии свяжитесь со Stella.
Применение
- Сильноточные платформы 24 V БПЛА
- Промышленная инспекция
- Постоянное наблюдение
- Мультироторы специального назначения
- Привязной БПЛА по индивидуальному проекту
Рекомендации по подбору системы
TP-P5 следует выбирать как часть всей системы электропитания привязного БПЛА, а не только по номинальной мощности. Мы проверяем напряжение аккумулятора или шины постоянного тока БПЛА, непрерывную и пиковую мощность, массу полезной нагрузки, длину кабеля-троса, падение напряжения, рабочую высоту, температуру и архитектуру наземного питания, прежде чем подтвердить подходящую конфигурацию.
Частые вопросы о TP-P5
Почему модулю класса 24 V нужен такой высокий выходной ток?
При более низком напряжении та же мощность требует большего тока. TP-P5 разработан для платформ класса 24 V, которым требуется до 5 kW бортовой мощности и, следовательно, требуется сильноточный выходной тракт.
Каков максимальный выходной ток?
В руководстве указан номинальный ток 210 A и максимальный ток 220 A.
Существует ли отдельный рейтинг пиковой мощности?
Номинальная мощность составляет 5 kW. Отдельное значение пиковой мощности не указано.
Можно ли использовать TP-P5 с БПЛА на 48 V или 60 V?
Не в стандартной конфигурации. TP-P5 — это модуль класса 24 V. Нам следует проверить напряжение шины БПЛА, прежде чем рекомендовать другой модуль или индивидуальную конфигурацию.
Влияет ли большая длина троса на выбор TP-P5?
Да. Сопротивление троса, падение напряжения, ток в кабеле и вес в воздухе должны оцениваться вместе с входными требованиями 680-800 VDC.
Материалы для скачивания
Руководство по продукту
Бортовой модуль питания 5 kW 24 V | TP-P5
Консультация и поддержка по продукту
Мы производим системы питания привязных БПЛА и оказываем поддержку по интеграции и адаптации систем под конкретные проекты.
