Обзор

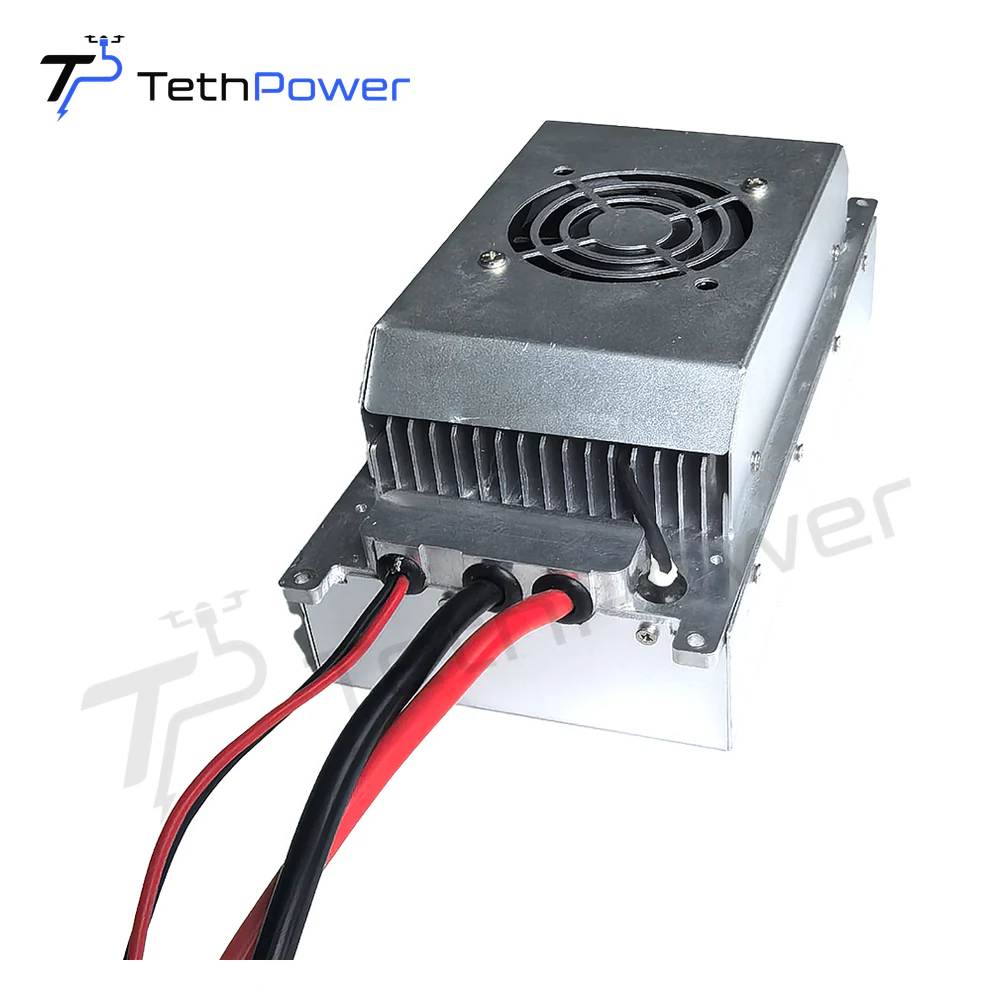

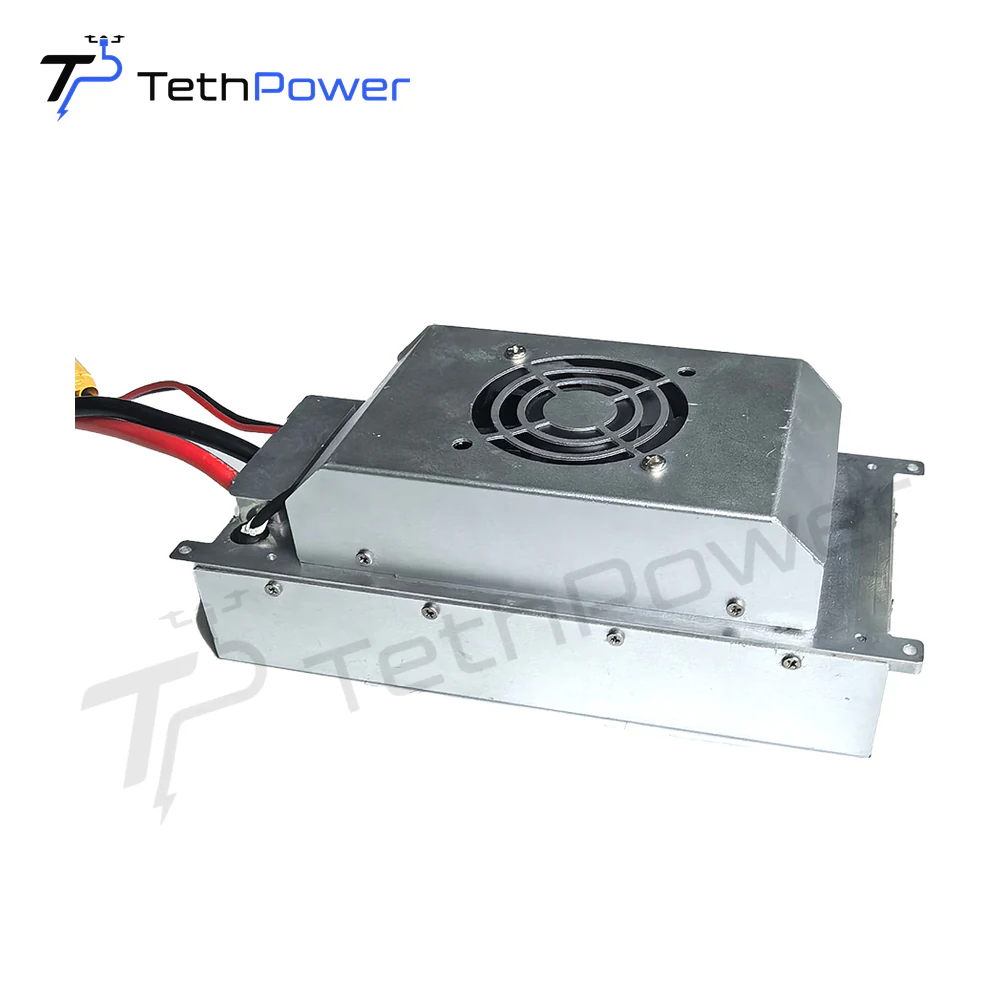

TethPower TP-P6 — это компактный 50 V бортовой модуль питания, рассчитанный на непрерывную выходную мощность 6 kW с пиковой мощностью 7 kW. Он преобразует вход троса 600-750 VDC в регулируемый выход класса 50 V для промышленных платформ БПЛА, требующих более высокой постоянной мощности без чрезмерного веса в воздухе.
При массе не более 1,4 kg, степени защиты IP65 и встроенном воздушном охлаждении TP-P6 обеспечивает удачное соотношение мощности и массы для привязных БПЛА средней и высокой мощности.
Особенности
- Непрерывная мощность 6 kW с пиковой мощностью 7 kW
- Бортовой вес ≤1,4 kg для высокой удельной мощности
- Регулируемый выход класса 50 V от привязного входа 600-750 VDC
- IP65 защита от влаги, плесени и соляного тумана
- Встроенный вход/выход и тепловая защита.
Основные характеристики
| Бренд | TethPower |
|---|---|
| Модель | TP-P6 |
| Диапазон входного напряжения | 600–750 VDC |
| Номинальное выходное напряжение | Номинал 50 VDC (диапазон 45–50,5 VDC) |
| Номинальный выходной ток | Номинальный ток 120 A |
| Номинальная мощность | 6 kW |
| Пиковая выходная мощность | 7 kW |
| Размеры | 248 × 107 × 75 mm ±1 mm |
| Вес | ≤1,4 kg |
| Степень защиты | IP65 |
| Рабочая температура | От -20 °C до +40 °C для непрерывной работы 6 kW. |
| КПД | ≥96 % |
| Температура хранения | от −40 °C до +80 °C |
| Максимальная высота | 3 000 m |

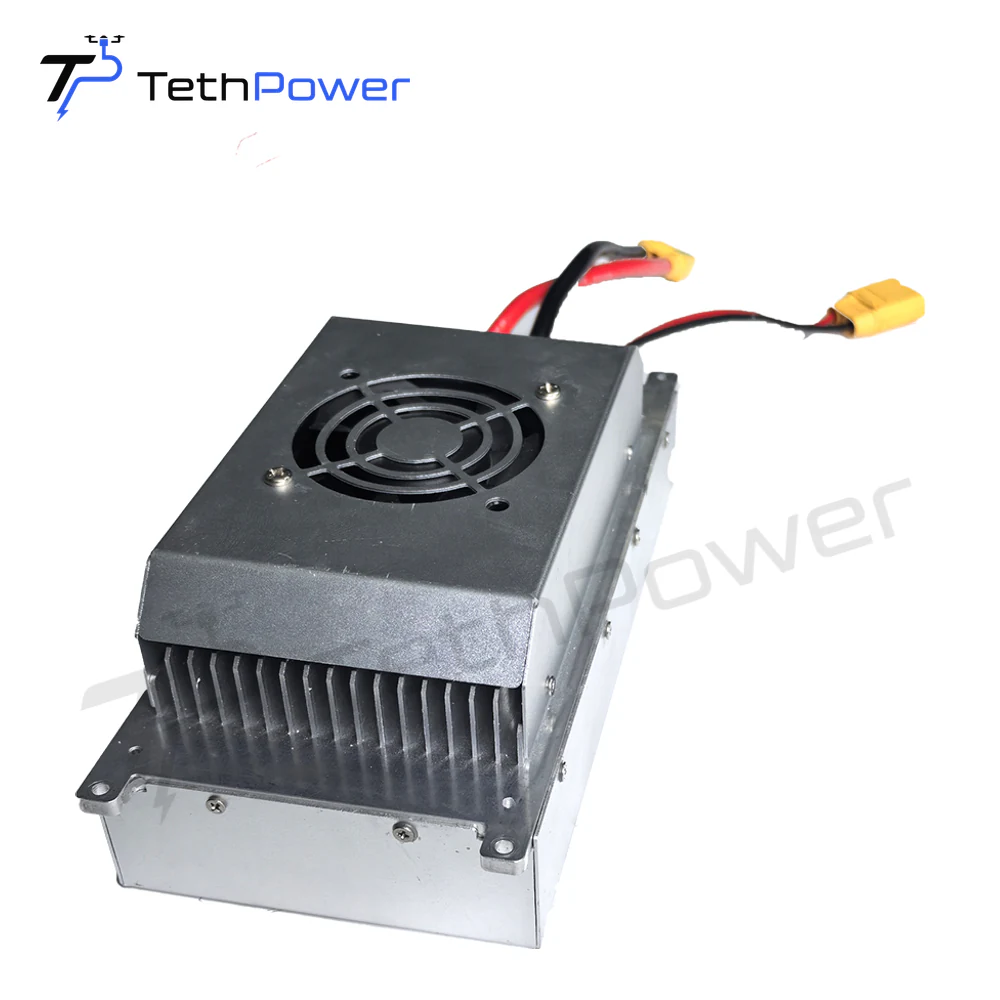

| Охлаждение | Интегрированное принудительное воздушное охлаждение |
| Минимальный заказ | 1 единица |
| Гарантия | 1 год |
Полные электрические характеристики, пороги защиты, данные по электромагнитной совместимости и безопасности, а также назначение контактов разъёмов приведены в руководстве TethPower. Для получения текущей версии свяжитесь со Stella.
Применение
- Мощное наблюдение БПЛА
- Промышленная инспекция
- Воздушное освещение
- Ретрансляция связи
- Нестандартные средние/тяжелые мультироторные платформы
Рекомендации по подбору системы
TP-P6 следует выбирать как часть всей системы электропитания привязного БПЛА, а не только по номинальной мощности. Мы проверяем напряжение аккумулятора или шины постоянного тока БПЛА, непрерывную и пиковую мощность, массу полезной нагрузки, длину кабеля-троса, падение напряжения, рабочую высоту, температуру и архитектуру наземного питания, прежде чем подтвердить подходящую конфигурацию.
Частые вопросы о TP-P6
Является ли 7 kW постоянным рейтингом TP-P6?
Нет. TP-P6 рассчитан на непрерывную мощность 6 kW. Значение 7 kW представляет собой пиковую мощность и должно использоваться только в утвержденных переходных условиях эксплуатации.
Почему TP-P6 легче некоторых модулей с меньшим энергопотреблением?
Плотность мощности зависит от электрической архитектуры, напряжения, корпуса и конструкции охлаждения. Выбор по-прежнему должен основываться на совместимости системы, а не только на весе.
Какой температурный диапазон применяется при выходе полного 6 kW?
В руководстве указано от -20 °C до +40 °C для непрерывной работы 6 kW. Более высокие или низкие условия окружающей среды требуют инженерной проверки и могут повлиять на полезную мощность.
Можно ли использовать TP-P6 с аккумуляторной архитектурой 50 V?
Потенциально, но необходимо проверить пределы шины БПЛА и напряжение полной зарядки. Выходной диапазон модуля — 45-50,5 VDC.
Какая наземная система питания требуется?
Наземная станция и кабель-трос должны обеспечивать совместимый вход 600-750 VDC с достаточным запасом непрерывной и пиковой мощности с учётом потерь в кабеле.
