Обзор

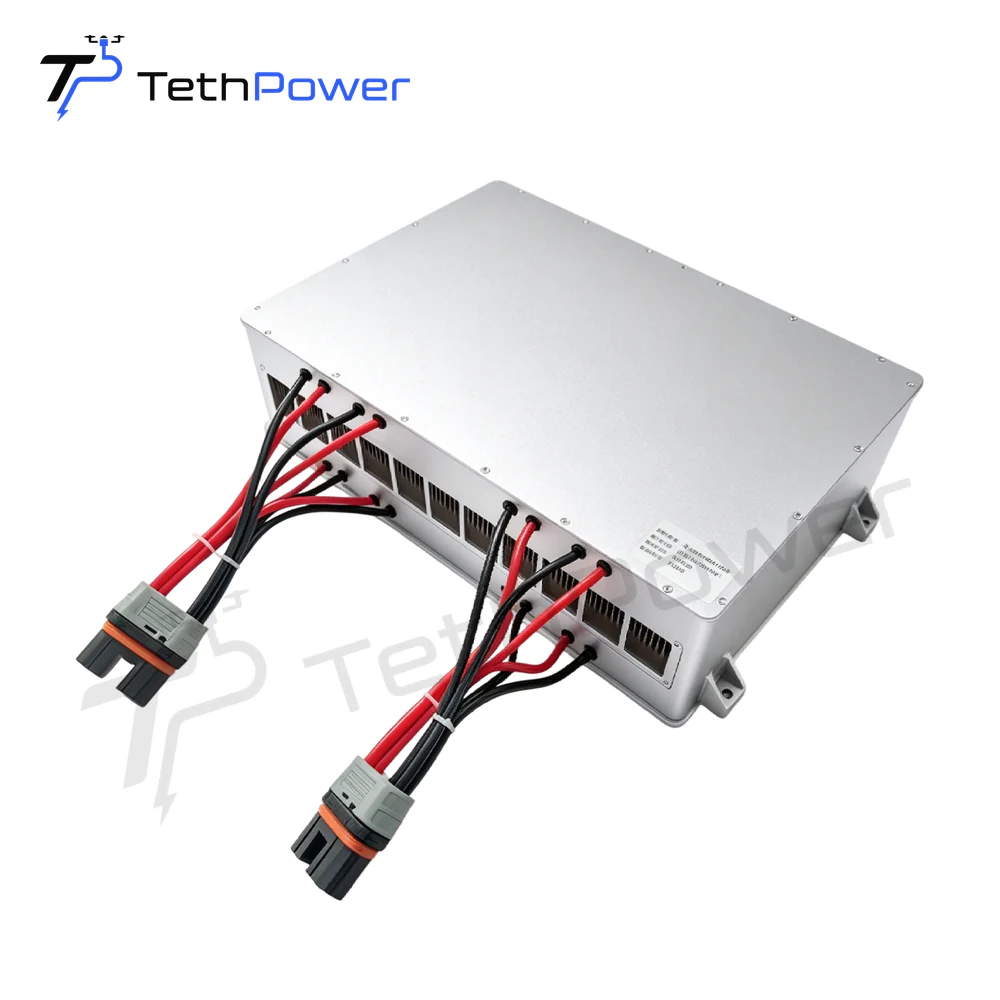

TP-P70 — мощный изолированный модуль DC/DC для тяжёлых привязных БПЛА с шиной класса 116 V. Входное напряжение со стороны кабеля-троса составляет 1 600–2 000 VDC, номинальное выходное напряжение — 116 VDC, диапазон выходного напряжения — 110–118 VDC.

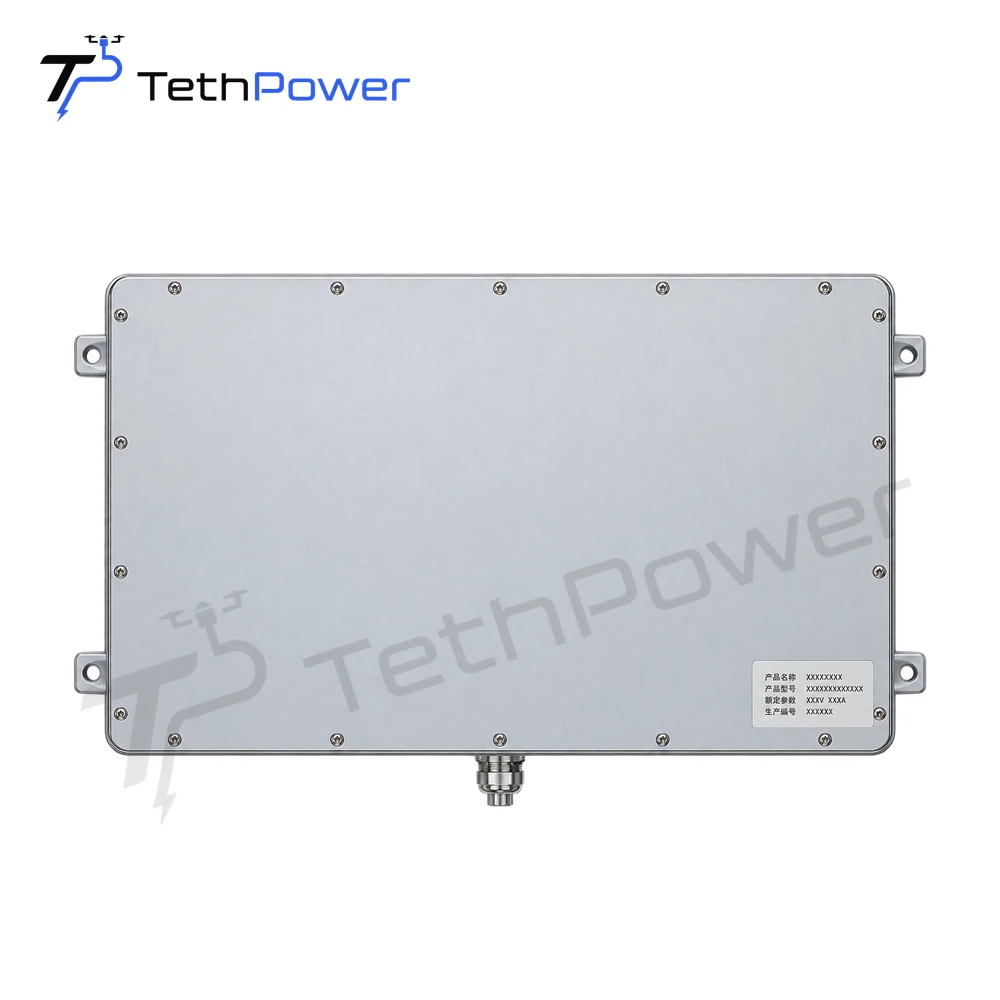

Номинальная мощность составляет 70 kW, номинальный выходной ток — 600 A. Непрерывная работа при мощности 72 kW допускается при температуре корпуса источника питания ≤35 °C. Алюминиевый корпус со степенью защиты IP65 оснащён принудительным воздушным охлаждением с регулируемым вентилятором. Габариты составляют 442 × 308 × 128 mm ±1 mm, масса нетто — около 22 kg.
Особенности
- 70 kW номинальная мощность; 72 kW непрерывная работа при температуре корпуса ≤35 °C
- Вход 1 600–2 000 VDC и регулируемый выход 116 VDC для интеграции с шиной БПЛА высокой мощности.
- Номинальный выходной ток 600 A; КПД ≥97 % при входном напряжении 1 900 VDC и нагрузке 50 %
- Корпус IP65 со встроенным вентилятором принудительного воздушного охлаждения.
- Управление на базе DSP и интерфейс связи CAN
- В электрической спецификации описаны защита выхода, устойчивость к короткому замыканию и снижение выходного тока при нагреве.
Основные характеристики
| Бренд | TethPower |
|---|---|
| Модель | TP-P70 |
| Диапазон входного напряжения | 1 600–2 000 VDC |
| Номинальное выходное напряжение | 116 VDC (110–118 VDC) |
| Номинальный выходной ток | 600 A |
| Номинальная мощность | 70 kW |
| КПД | ≥97 % |
| Точность регулирования напряжения | ±1 % |
| Выходные пульсации и шум | ≤1 200mVp-p |
| Размеры | 442 × 308 × 128 mm ±1 mm |
| Вес | ≈22 kg |
| Степень защиты | IP65 |
| Рабочая температура | -20 °C – +40 °C |
| Температура хранения | -40 °C – +80 °C |
| Максимальная высота | 3 000 m |
| Охлаждение | Принудительное воздушное охлаждение |
| Связь | CAN |
Применение
- Тяжёлые привязные БПЛА с совместимой шиной питания 116 VDC
- Промышленные бортовые системы с высоким потреблением мощности
- Проекты разработки индивидуальных мультикоптеров и eVTOL
- Параллельные высокомощные архитектуры DC/DC подлежат рассмотрению при проектировании
Рекомендации по подбору системы
TP-P70 — тяжёлый высоковольтный модуль, который выбирают как часть общей архитектуры БПЛА, кабеля-троса и наземного питания. Перед установкой проверьте диапазон шины 116 V, непрерывную и пиковую нагрузку, грузоподъёмность и центр тяжести БПЛА, охлаждение, цепь передачи 1 600–2 000 VDC, изоляцию, параметры разъёмов, аварийные режимы и условия на объекте.
Частые вопросы о TP-P70
Какие ограничения по мощности и температуре применяются к TP-P70?
Номинальная мощность TP-P70 составляет 70 kW. Непрерывная работа при 72 kW допускается при температуре корпуса ≤35 °C. Отдельное подтверждённое значение пиковой мощности не указано.
Какой диапазон выходного напряжения поддерживает TP-P70?
Номинальное выходное напряжение составляет 116 VDC, диапазон выходного напряжения — 110–118 VDC. Совместимость необходимо проверять с учётом ограничений шины БПЛА, аккумулятора и системы управления.
Можно ли использовать модули TP-P70 параллельно?
Поддерживаются динамическое выравнивание тока и масштабирование мощности свыше 200 kW. Количество модулей, схема параллельной работы, подключение и координация защит требуют инженерного расчёта.
Какие температурные и экологические ограничения применяются?
Степень защиты — IP65, охлаждение — встроенное воздушное, рабочая температура — от -20 °C до +40 °C, максимальная высота над уровнем моря — 3 000 m. Фактическая непрерывная мощность зависит от системы охлаждения и условий на объекте.
Материалы для скачивания
Руководство по продукту
Бортовой модуль питания 70 kW 116 V | TP-P70
