Защита воздушных винтов DJI Matrice 400 для промышленных работ

Применение: физическая защита воздушных винтов при промышленной инспекции вблизи объектов, работе в помещениях и выполнении задач среди препятствий

Краткий ответ

Защита воздушных винтов DJI Matrice 400 создаёт физический буфер по периметру винтов при приближении к стенам, балкам, растительности и другим препятствиям. Конструкции с одним и тремя ободами рассчитаны на разные приоритеты по грузоподъёмности и площади защиты. Ни одна из них не делает БПЛА неуязвимым при столкновении; обе требуют проверки установки и лётных испытаний конкретной конфигурации.

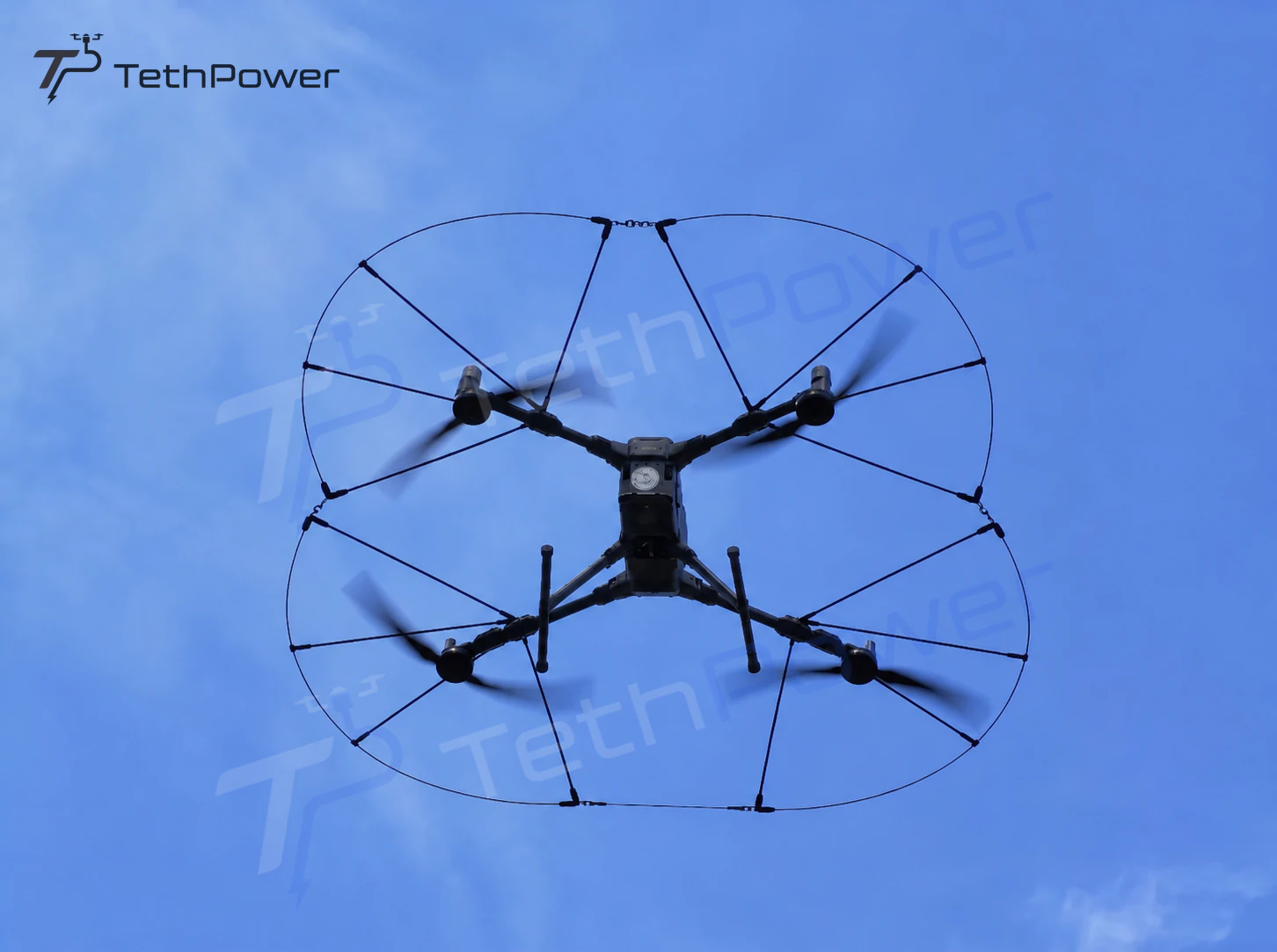

Иллюстрация. Защита винтов — один из элементов общей системы безопасности полёта.

Чем физическая защита отличается от обнаружения препятствий

Промышленные БПЛА могут работать рядом с фасадами, стальными конструкциями, ветвями, кабелями и в стеснённых пространствах. Система обнаружения препятствий помогает пилоту, но не создаёт физического барьера вокруг диска вращения винта. Защитное ограждение обеспечивает пассивное разделение, снижая вероятность того, что лёгкое касание приведёт к прямому контакту с лопастью.

• Рассматривайте защиту как средство снижения риска, а не разрешение летать ближе к препятствиям или с большей скоростью.

• Сочетайте планирование задания, подготовку пилота, обнаружение препятствий, осторожное управление, физическую защиту и контролируемые испытательные полёты.

• При каждом задании соблюдайте ограничения БПЛА, местные правила эксплуатации и предусмотренные проектом меры снижения риска.

Две конструкции защитного ограждения

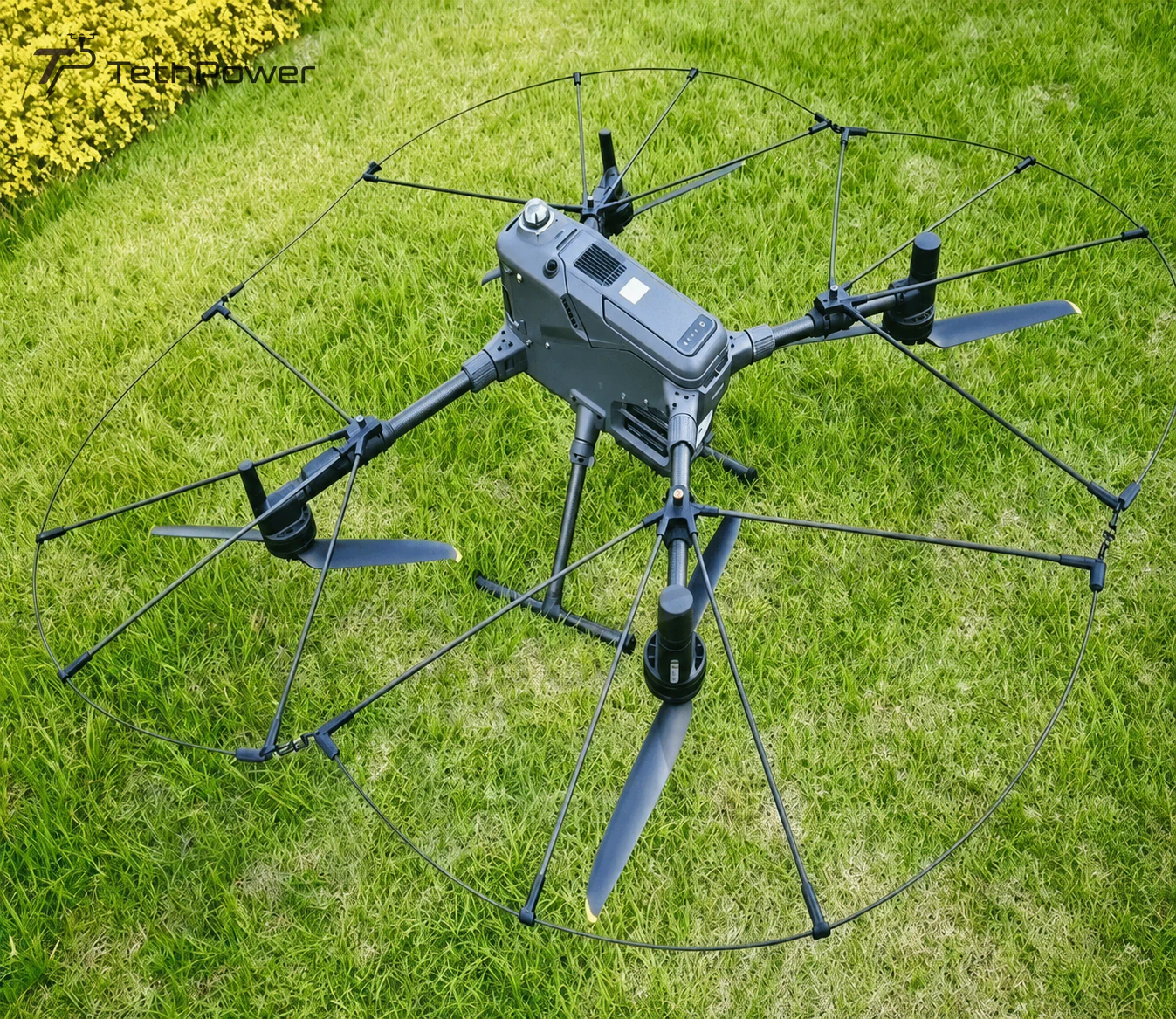

Иллюстрация. Конструкция с одним ободом по периметру.

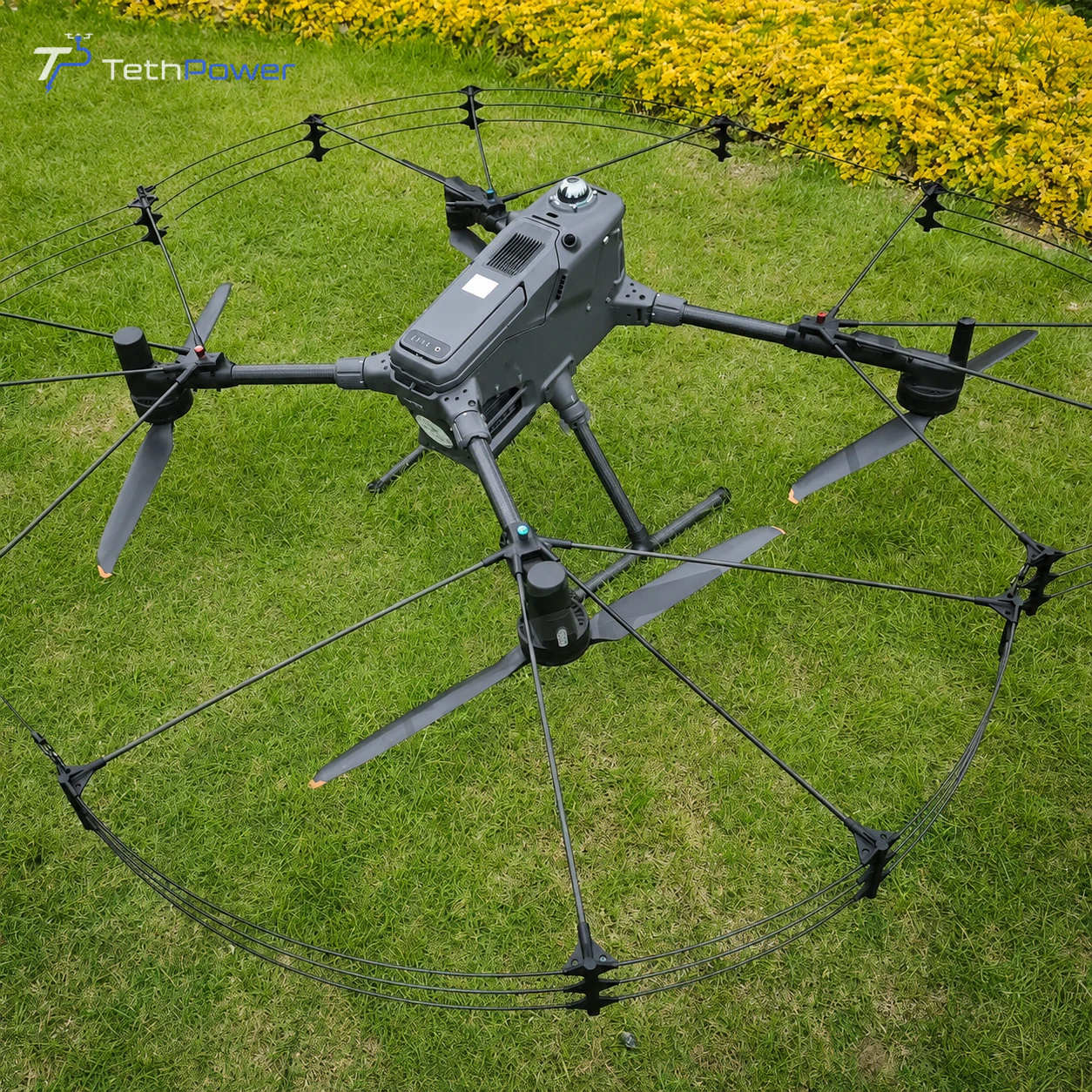

Иллюстрация. Конструкция с тремя ободами по периметру.

Перед заказом или лётными испытаниями подтвердите актуальную версию защиты, аппаратную конфигурацию БПЛА, полезные нагрузки и окончательный состав установленного оборудования.

Критерии выбора

При расчёте доступной полезной нагрузки учитывайте защиту, все остальные установленные аксессуары и необходимый запас безопасности. Не оценивайте продолжительность полёта только по конструкции защиты; измерьте её на БПЛА в окончательной конфигурации.

Перед подготовкой предложения уточните одновременно установленные нагрузки, минимальное расстояние до препятствия, работу в помещении или снаружи, планируемый режим навигации, проверенный диапазон управляемости и необходимые разрешения.

Механическая конструкция и интеграция

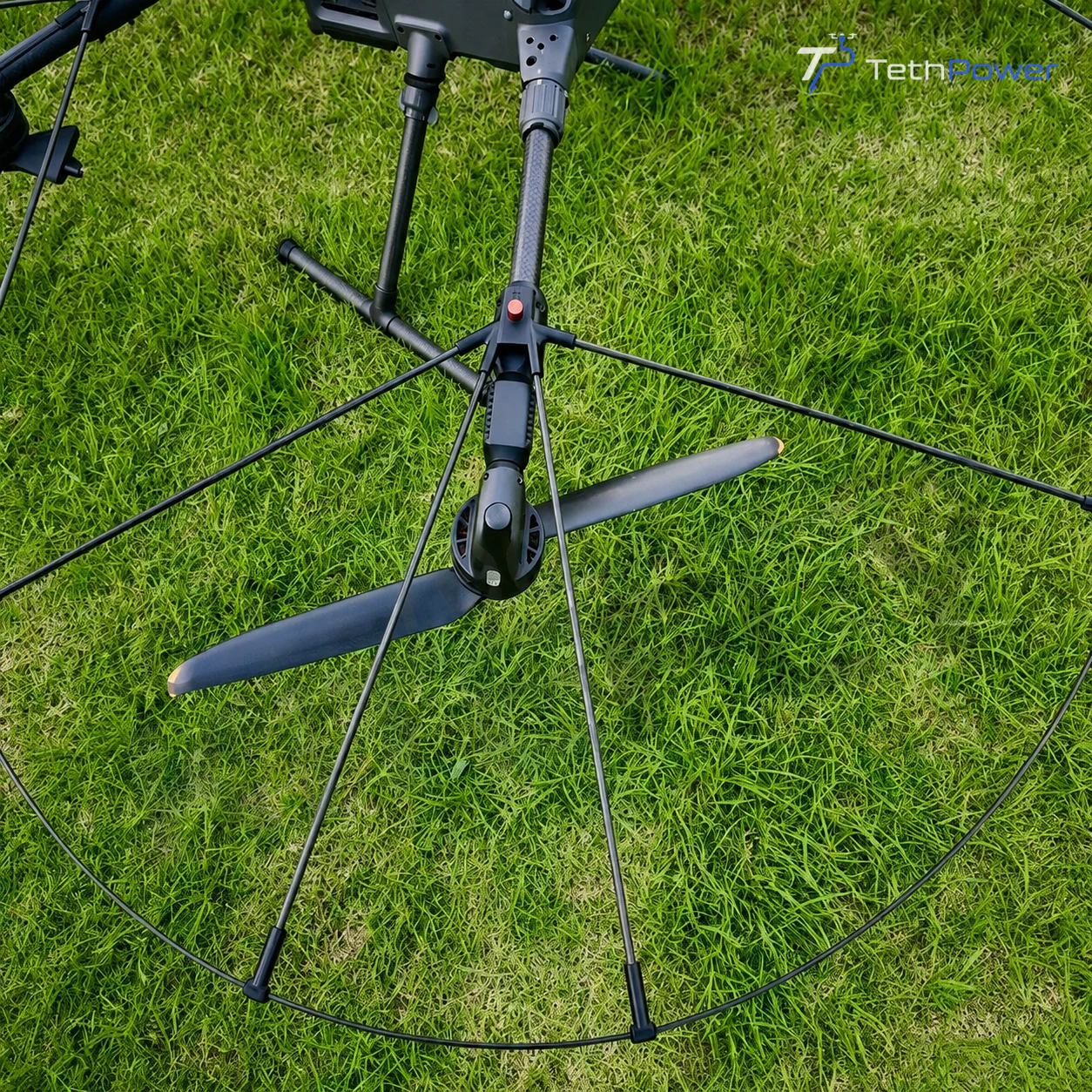

Иллюстрация. Крепление к лучу и радиальные опоры защиты с одним ободом.

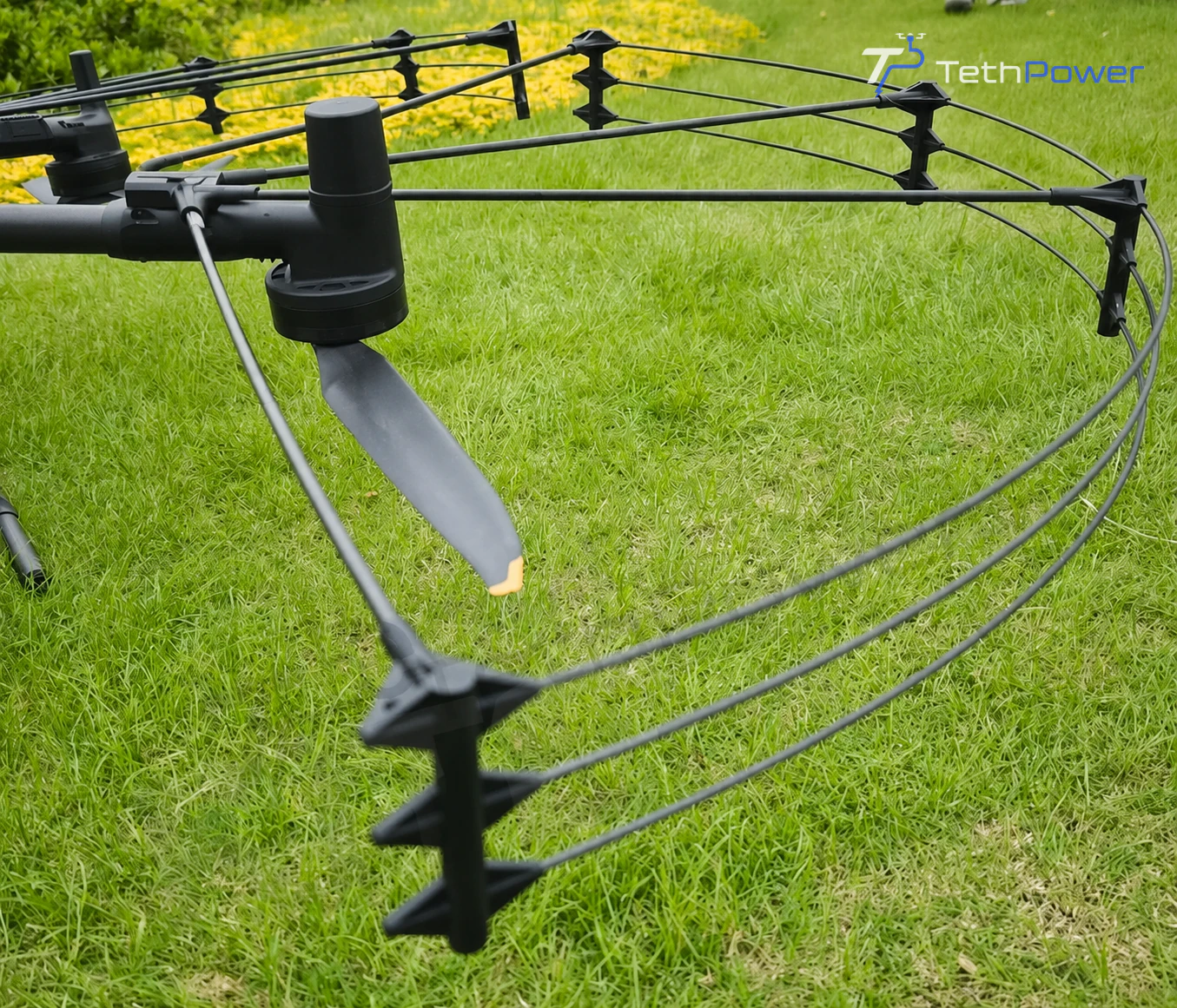

Иллюстрация. Расстояние между тремя ободами, стойки и конструкция периметра.

Установка и проверка

1. Запишите версии БПЛА, прошивки и защиты, полезные нагрузки, аккумуляторы и общую массу установленного оборудования.

2. Соберите зажимы, ободы, связи, крепёж, страховочные шнуры и натяжные тросы на чистой ровной поверхности.

3. Убедитесь, что плоскость винта остаётся параллельной защите и что конструкция не может прогнуться до контакта с лопастью.

4. Включите БПЛА, проверьте предупреждения и убедитесь, что датчики, индикаторы, полезные нагрузки и подвижные детали не перекрыты.

5. Проведите контролируемое испытание в режиме висения на малой высоте, оставив свободное место для аварийной посадки.

6. Постепенно расширяйте диапазон испытаний, проверяя управляемость, торможение, реакцию на ветер, баланс полезной нагрузки и пространственные условия задания.

Предполётная проверка

• Все зажимы на лучах полностью установлены и зафиксированы.

• Защита установлена ровно и не пересекает диск вращения ни одного винта.

• Ободы, радиальные связи, страховочные шнуры и натяжные тросы надёжно закреплены.

• Датчики, индикаторы, полезные нагрузки, кабели и складные соединения не перекрыты.

• Установленная масса и центр тяжести соответствуют утверждённой конфигурации проекта.

• Зона испытаний свободна, и у пилота есть план немедленной посадки.

Эксплуатационные ограничения и меры безопасности

Часто задаваемые вопросы

Делает ли защита винтов DJI Matrice 400 неуязвимым при столкновении?

Нет. Она создаёт пассивный физический буфер по периметру винтов, но энергия и угол удара, деформация защиты, ветер и управление БПЛА всё равно могут привести к контакту с винтом или потере устойчивости.

Какая защита винтов M400 лучше — с одним или с тремя ободами?

Универсально лучшего варианта нет. Конструкция с одним ободом проще в установке, а конструкция с тремя ободами обеспечивает более широкую боковую защиту. Выбор зависит от запаса грузоподъёмности, геометрии препятствий, условий полёта и результатов проверки управляемости.

Может ли защита перекрыть датчики препятствий M400?

Конструкция предусматривает открытые зоны обзора датчиков. После установки всё равно необходимо включить БПЛА и проверить датчики и предупреждения, поскольку аксессуары, сборка и версии аппаратной части могут повлиять на итоговое поле зрения.

Подходит ли защита с тремя ободами для инспекции внутри помещений?

Она может быть отправной точкой при высоком риске бокового контакта. Пригодность для помещения также зависит от режима навигации, освещения, воздушных потоков, реакции на управление, места аварийной посадки и местных процедур.

Как защита влияет на продолжительность полёта?

Без контролируемого испытания нельзя указать универсальное сокращение продолжительности полёта. Дополнительные масса и сопротивление могут её уменьшить; на результат также влияют ветер, полезная нагрузка, температура, высота, состояние аккумулятора и профиль полёта.

Поставляете ли вы БПЛА DJI Matrice 400?

Доступность БПЛА, возможность экспорта и закупку на месте необходимо подтвердить отдельно. Мы помогаем подобрать защиту, спланировать интеграцию и определить техническую конфигурацию для БПЛА, закупленного заказчиком или у местного поставщика.
