Привязное питание для лётных испытаний лёгких eVTOL

Краткий ответ: В привязной испытательной установке eVTOL основной источник энергии находится на земле. Высоковольтный постоянный ток передаётся по более лёгкому кабелю-тросу, а бортовой преобразователь формирует напряжение, необходимое шине летательного аппарата. С учётом ограничений самого аппарата и плана безопасности это позволяет увеличить продолжительность испытаний с нескольких минут на батарее до многочасовых инженерных сеансов.

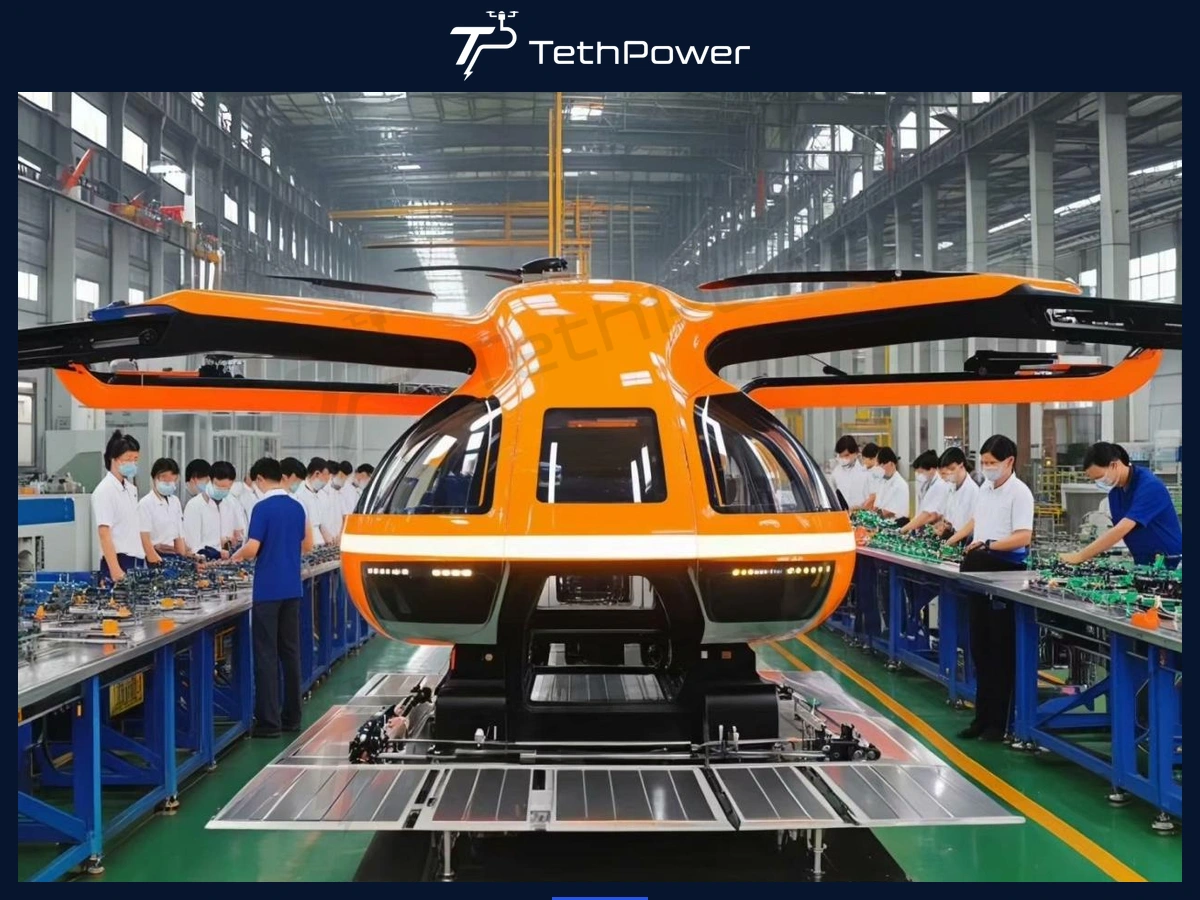

Легкая платформа eVTOL для использования в условиях производства/НИОКР.

Почему команды разработчиков eVTOL используют привязное питание на ранних этапах испытаний

На ранних этапах разработки eVTOL часто приходится многократно повторять испытания в режиме висения, проверки силовой установки и эксперименты с системой управления. При питании только от батареи сложно планировать длительные прогоны двигателей, тепловую стабилизацию, наблюдение за вибрациями и испытания резервирования: работу приходится останавливать при достижении эксплуатационного предела батареи.

Привязная архитектура электропитания снимает это ограничение. Наземный блок служит основным источником энергии, кабель-трос передаёт её при высоком напряжении для снижения тока, а бортовой преобразователь питает аппарат требуемым напряжением шины DC. Испытания можно проводить дольше, не ограничивая их продолжительность прежде всего ёмкостью батареи.

Несколько легких платформ eVTOL в условиях исследований и разработок/производства.

Испытания, для которых важны длительные сеансы с питанием

• Длительные испытания двигателей и работа на постоянной мощности

• Оценка стабильности тяги и эффективности силовой установки

• Настройка управления полётом и повторяемые эксперименты с зависанием

• Испытания переключения между резервируемыми каналами силовой установки

• Вибрационные и акустические наблюдения в течение длительных термических циклов

• Моделирование аварийных состояний и реагирования на неисправности в рамках плана контролируемых испытаний

• Проверка силовой установки и шины DC перед расширенной программой свободных полётов

Эталонная архитектура

Референсная архитектура: наземный высоковольтный источник, кабель-трос, бортовое преобразование WF24 и шина DC летательного аппарата eVTOL.

Эталонный наземный высоковольтный блок питания класса G40Pro.

Эталонный бортовой модуль питания DC/DC класса WF24.

Справочная логика зарубежного проекта eVTOL

В этом зарубежном проекте испытаний лёгкого eVTOL используется передачей 1 000 V DC по кабелю-тросу и регулируемой бортовой шиной 14S / приблизительно 60 V. Аппарат не предполагалось навсегда оставлять привязным: установка служила воспроизводимым инженерным источником питания для испытаний в режиме висения, проверок силовой установки и системы управления перед последующими свободными полётами.

Соображения по безопасности и тестовому диапазону

• Силовой трос или механическое удерживающее устройство: силовой кабель не следует автоматически рассматривать как сертифицированный страховочный трос. Если требуется физическое ограничение диапазона полёта, его следует проектировать отдельно с учетом ожидаемых нагрузок и случаев отказа.

• Логика аварийного аккумулятора/резервного питания — определите, что произойдет, если наземное питание, напряжение троса или встроенное преобразование будут прерваны.

• Воздействие кабеля-троса на динамику — его масса, аэродинамическое сопротивление и усилие выдачи могут влиять на поведение аппарата в режиме висения и настройку системы управления.

• Управление температурным режимом — длительные испытательные прогоны подвергают двигатели, регуляторы скорости, преобразователи и разъемы воздействию температур, которые могут не проявиться при коротких полётах с аккумулятором.

• Электробезопасность наземной части — высоковольтная архитектура DC требует соответствующих блокировок, защитного заземления, изоляции, аварийного останова и рабочих процедур.

• Разрешения — ограниченные испытания в привязном режиме могут упростить отдельные меры контроля рисков на площадке, однако требования регуляторов зависят от юрисдикции и характера испытаний; наличие разрешения нельзя предполагать заранее.

Что нам нужно для определения размера испытательной системы eVTOL

Часто задаваемые вопросы

В чём основное преимущество привязного питания при испытаниях eVTOL?

Оно снимает зависимость многих испытаний в режиме висения и испытаний силовой установки от ёмкости бортовой батареи, позволяя проводить более длительные и воспроизводимые испытательные сеансы.

Привязная установка полностью заменяет батареи?

Не обязательно. Разработчики могут сохранить батарею для поддержки переходных нагрузок, аварийного резервного питания или последующих этапов свободного полёта. Точная архитектура зависит от шины питания летательного аппарата и принятой стратегии безопасности.

Можно ли использовать систему для испытаний силовой установки без свободного полёта?

Да. Наземное высоковольтное преобразование и бортовой преобразователь позволяют проводить управляемые испытания в режиме висения и на стендах, где требуется непрерывное питание шины летательного аппарата.

Делает ли привязка автоматически тестирование в городах или зонах с ограниченным доступом законным?

Нет. Привязь может ограничивать рабочую зону, однако требования к площадке и авиационные разрешения зависят от юрисдикции.

Что необходимо предоставить для первоначального отбора?

Напряжение шины, непрерывную и пиковую мощность, MTOW, доступный запас грузоподъёмности, целевую высоту, условия окружающей среды, наземный источник питания и стратегию резервного питания.

Поговорите с нами о вашей конфигурации

Отправьте напряжение шины eVTOL, непрерывную и пиковую тяговую мощность, MTOW/запас полезной нагрузки, целевую высоту зависания и доступное наземное питание. Мы можем построить предложение по энергетической цепи на основе этих инженерных данных.
