Обзор
TethPower TP-P8 — регулируемый бортовой модуль питания мощностью 8 kW для привязных БПЛА с шиной класса 50 V. Он преобразует входное напряжение 680-800 VDC со стороны кабеля-троса в стабилизированный выход 50 V с номинальным током 160 A.

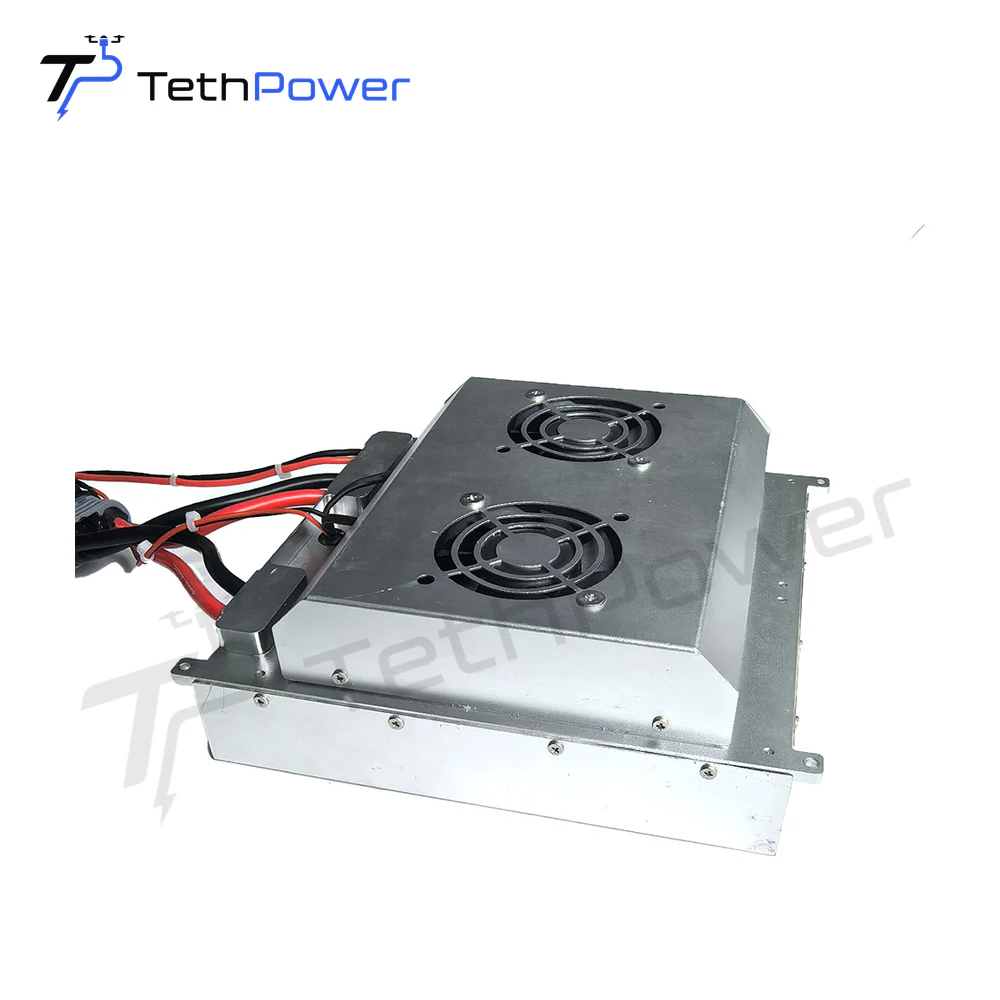

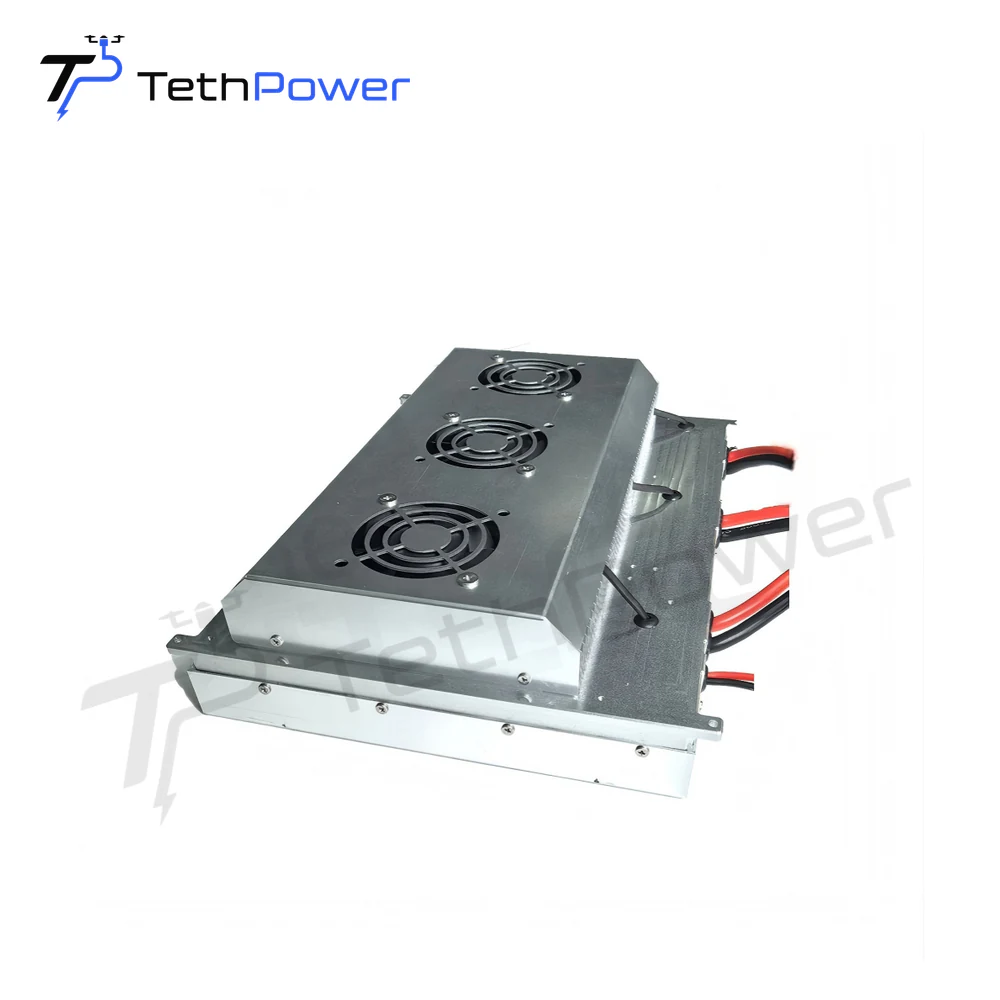

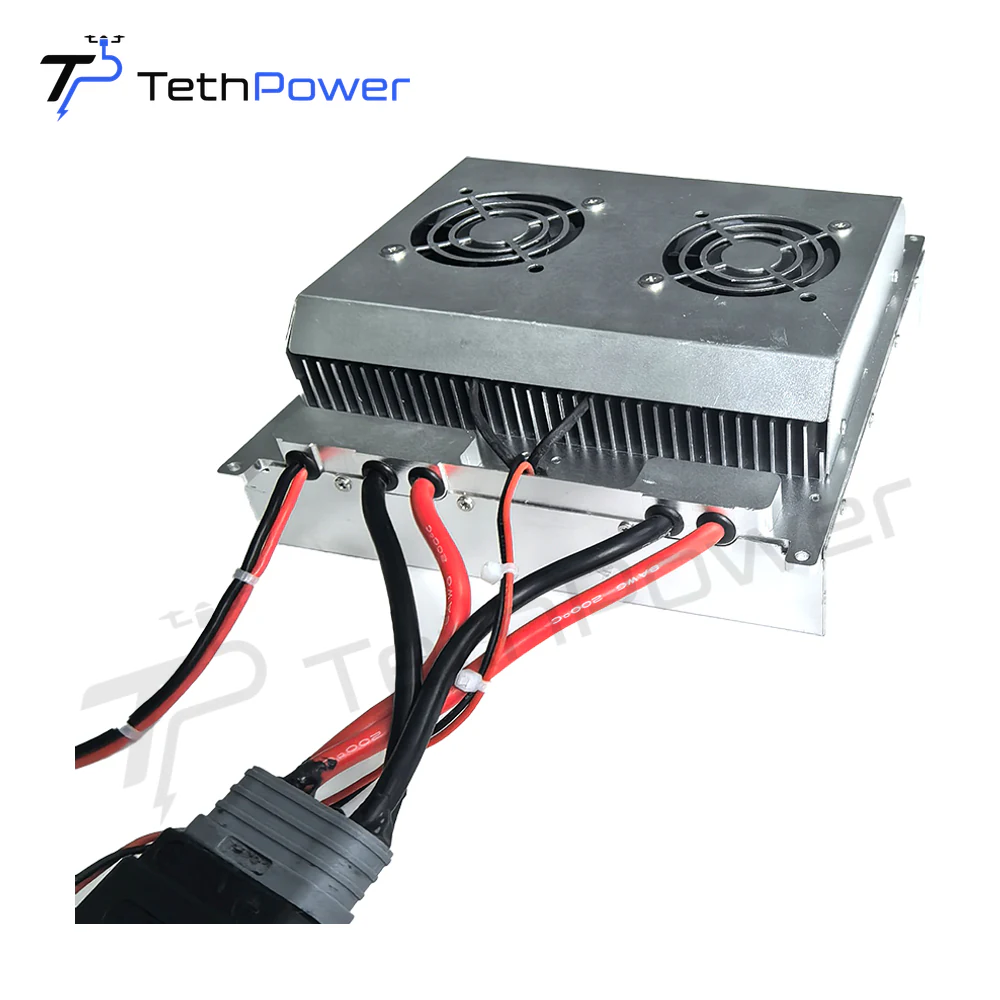

TP-P8 предназначен для более тяжёлых БПЛА и энергоёмкой целевой нагрузки. В корпусе 187 × 185 × 70 mm он сочетает непрерывную мощность 8 kW, массу 2,2 kg, принудительное воздушное охлаждение и КПД ≥97 %.
Особенности
- Непрерывная выходная мощность 8 kW для привязных БПЛА класса 50 V
- 160 A номинальный / 175 A максимальный выходной ток
- Высоковольтный вход 680-800 VDC со стороны кабеля-троса для эффективной передачи энергии
- Компактный бортовой модуль массой 2,2 kg с принудительным воздушным охлаждением
- Встроенная защита от неисправностей по напряжению, току, короткому замыканию и перегреву.
Основные характеристики
| Бренд | TethPower |
|---|---|
| Модель | TP-P8 |
| Диапазон входного напряжения | 680–800 VDC |
| Номинальное выходное напряжение | Номинал 50 VDC (диапазон 47–50,5 VDC) |
| Номинальный выходной ток | Номинал 160 A, максимум 175 A |
| Номинальная мощность | 8 kW |
| Пиковая выходная мощность | Не указано в текущем руководстве |
| Размеры | 187 × 185 × 70 mm ±1 mm |
| Вес | Прибл. 2,2 kg |
| Степень защиты | IP54 |
| Рабочая температура | От -40 °C до +50 °C |
| КПД | ≥97 % |
| Точность регулирования напряжения | ±1 % |
| Температура хранения | от −40 °C до +80 °C |
| Максимальная высота | 2 000 m |
| Охлаждение | Интегрированное принудительное воздушное охлаждение |
| Минимальный заказ | 1 единица |
| Гарантия | 1 год |
Полные электрические характеристики, пороги защиты, данные по электромагнитной совместимости и безопасности, а также назначение контактов разъёмов приведены в руководстве TethPower. Для получения текущей версии свяжитесь со Stella.
Применение
- Наблюдение с энергоёмкой целевой нагрузкой
- Промышленные платформы БПЛА
- Реле связи
- Мощное воздушное освещение
- Целевые системы, требующие стабильного питания класса 50 V
Рекомендации по подбору системы
TP-P8 следует выбирать как часть всей системы электропитания привязного БПЛА, а не только по номинальной мощности. Мы проверяем напряжение аккумулятора или шины постоянного тока БПЛА, непрерывную и пиковую мощность, массу полезной нагрузки, длину кабеля-троса, падение напряжения, рабочую высоту, температуру и архитектуру наземного питания, прежде чем подтвердить подходящую конфигурацию.
Частые вопросы о TP-P8
Для какого типа БПЛА предназначен TP-P8?
TP-P8 разработан для мощных платформ БПЛА, использующих электрическую архитектуру класса 50 V. Перед интеграцией необходимо подтвердить пределы напряжения БПЛА, полезную нагрузку и доступную грузоподъемность.
Является ли 175 A непрерывным выходным током?
Нет. Номинальный ток составляет 160 A, максимальный — 175 A.
Что такое пиковая выходная мощность?
Номинальная мощность составляет 8 kW. Отдельное значение пиковой мощности не указано.
Зачем использовать 680-800 VDC на стороне привязи?
Более высокое напряжение троса снижает ток передачи для заданного уровня мощности, что помогает контролировать потери в кабеле и вес кабеля на больших расстояниях.
Можно ли использовать TP-P8 для уборки или других задач с тяжелой нагрузкой?
Его можно оценить для миссий с тяжелой полезной нагрузкой, когда напряжение БПЛА, двигательная мощность, полезная нагрузка, привязная нагрузка и условия окружающей среды совместимы.
Материалы для скачивания
Руководство по продукту
Бортовой модуль питания 8 kW 50 V | TP-P8
Консультация и поддержка по продукту
Мы производим системы питания привязных БПЛА и оказываем поддержку по интеграции и адаптации систем под конкретные проекты.
