Обзор

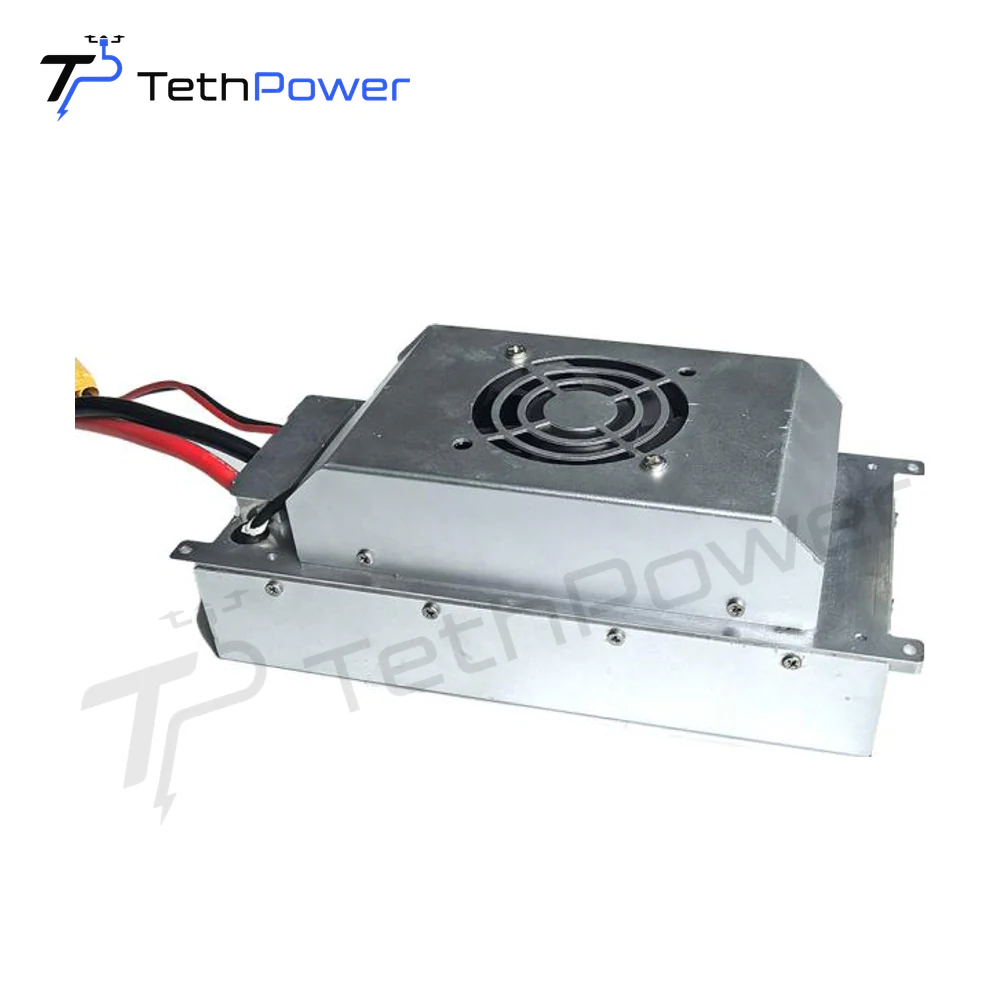

TP-P3.5-80024 — высоковольтный изолированный модуль DC/DC для привязных БПЛА с регулируемым выходом класса 24 V. Диапазон входного напряжения составляет 680–800 VDC, номинальное выходное напряжение — 25 VDC, диапазон выходного напряжения — 21–25,2 VDC.
Модуль рассчитан на максимальную выходную мощность 3,5 kW с номинальным током 120 A и максимальным током 140 A. Его компактный радиатор, встроенное воздушное охлаждение, защита IP54 и рабочий диапазон от -40 °C до +50 °C поддерживают инженерную интеграцию, при которой были проверены совместимость напряжения, поток охлаждающего воздуха и запас полезной нагрузки.
Особенности
- Высоковольтный вход 680–800 VDC с регулируемым выходом 25 VDC
- Максимальная выходная мощность 3,5 kW, номинальный выходной ток 120 A и максимальный выходной ток 140 A
- Эффективность преобразования ≥96 % при 750 VDC и половинной нагрузке
- Защита входа и выхода от перенапряжения, пониженного напряжения, перегрузки по току, короткого замыкания и перегрева.
- Встроенное воздушное охлаждение, защита корпуса IP54 и кожух радиатора 187 × 95 × 70 mm ±1 mm
- Параллельная работа допускается для восьми устройств, если архитектура разделения тока разработана для данного приложения.
Основные характеристики
| Бренд | TethPower |
|---|---|
| Модель | TP-P3.5-80024 |
| Диапазон входного напряжения | 680–800 VDC |
| Номинальное выходное напряжение | 25 VDC (21–25,2 VDC) |
| Номинальный выходной ток | 120 A |
| Максимальная выходная мощность | 3,5 kW |
| КПД | ≥96 % |
| Точность регулирования напряжения | ±1 % |
| Выходные пульсации и шум | ≤±2 % Vo |

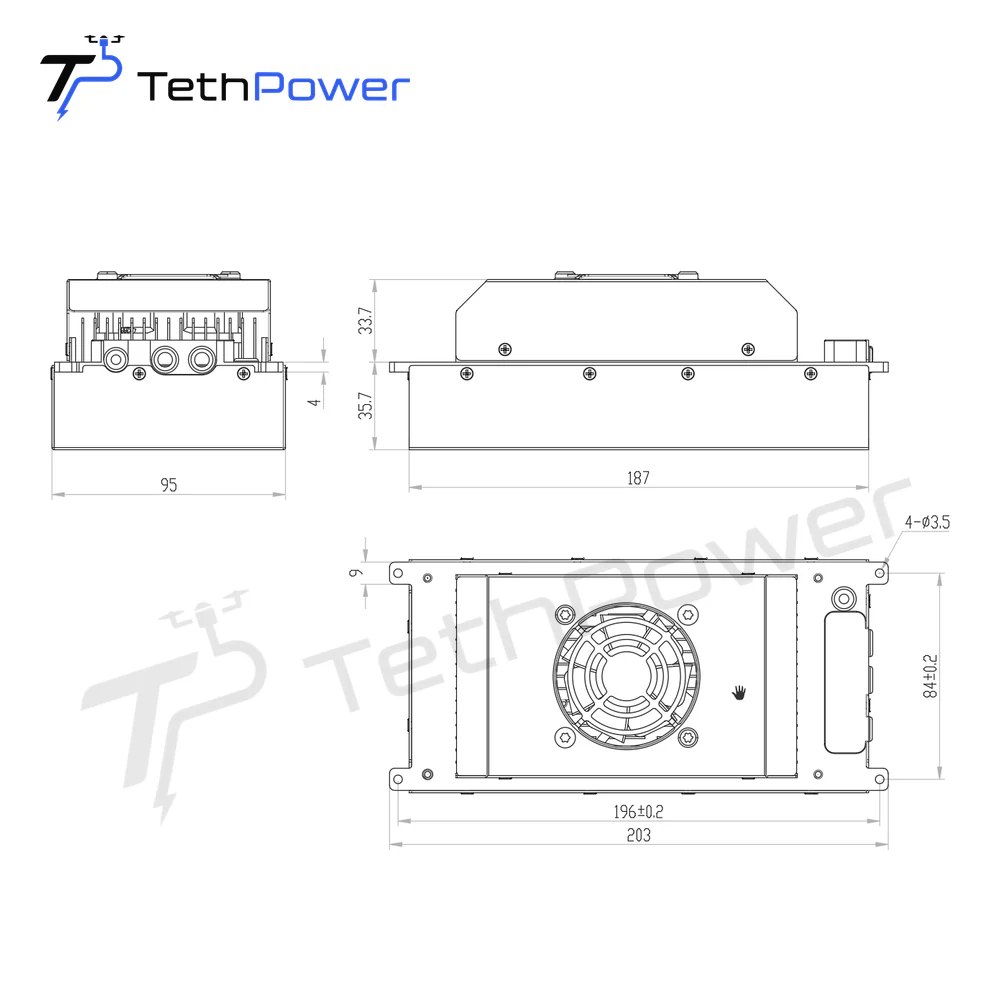

| Размеры | 187 × 95 × 70 mm ±1 mm |
| Степень защиты | IP54 |
| Рабочая температура | -40 °C – +50 °C |
| Температура хранения | -40 °C – +80 °C |
| Максимальная высота | 2 000 m |
| Охлаждение | Принудительное воздушное охлаждение |
Применение
- Системы питания привязных БПЛА класса 24 V
- Промышленные мультироторные платформы с совместимой шиной 24 VDC
- Индивидуальные проекты по преобразованию бортовой энергии
- Электрически проверенная интеграция сильноточной целевой нагрузки
Рекомендации по подбору системы
TP-P3.5-80024 должен выбираться с учетом полного диапазона шины БПЛА 24 V, постоянного и переходного тока, поведения резервной батареи, падения напряжения на привязном тросе, номинальных характеристик разъема, воздушного потока при установке и запаса полезной нагрузки. Значение 3,5 kW представляет собой максимальную мощность, указанную в подробной электрической таблице; его не следует рассматривать как полное одобрение непрерывной работы для каждой установки БПЛА.
Частые вопросы о TP-P3.5-80024
Какова максимальная выходная мощность TP-P3.5-80024?
Максимальная выходная мощность составляет 3,5 kW.
Какое выходное напряжение обеспечивает TP-P3.5-80024?
Номинальное выходное напряжение составляет 25 VDC, диапазон выходного напряжения — 21–25,2 VDC. Перед установкой необходимо проверить шину БПЛА и интерфейс резервного аккумулятора.
Можно ли подключить несколько модулей TP-P3.5-80024 параллельно?
Общая токовая шина допускает параллельное подключение до восьми модулей. Распределение тока, координацию защиты, сечение кабеля и окончательное количество модулей необходимо рассчитать для конкретного проекта.
Подходит ли модуль для эксплуатации на открытом воздухе?
Степень защиты — IP54, охлаждение — встроенное воздушное, рабочая температура — от -40 °C до +50 °C. При интеграции также необходимо проверить ориентацию установки, воздушный поток, защиту от конденсата и условия эксплуатации.
