Обзор

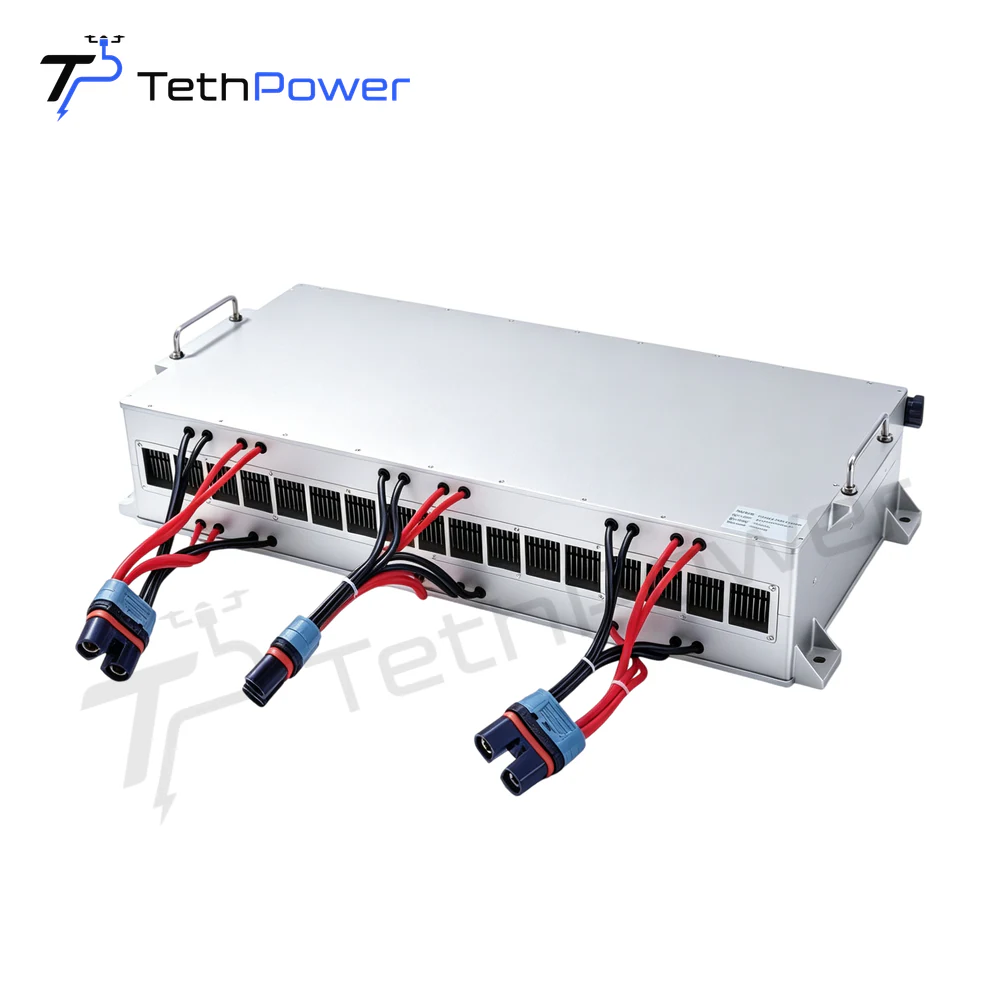

TP-P100 — высоковольтный изолированный модуль DC/DC для перспективных привязных БПЛА, которым требуется регулируемый выход класса 430 V. Диапазон входного напряжения составляет 1 600–2 000 VDC, номинальное выходное напряжение — 430 VDC, диапазон выходного напряжения — 400–440 VDC.

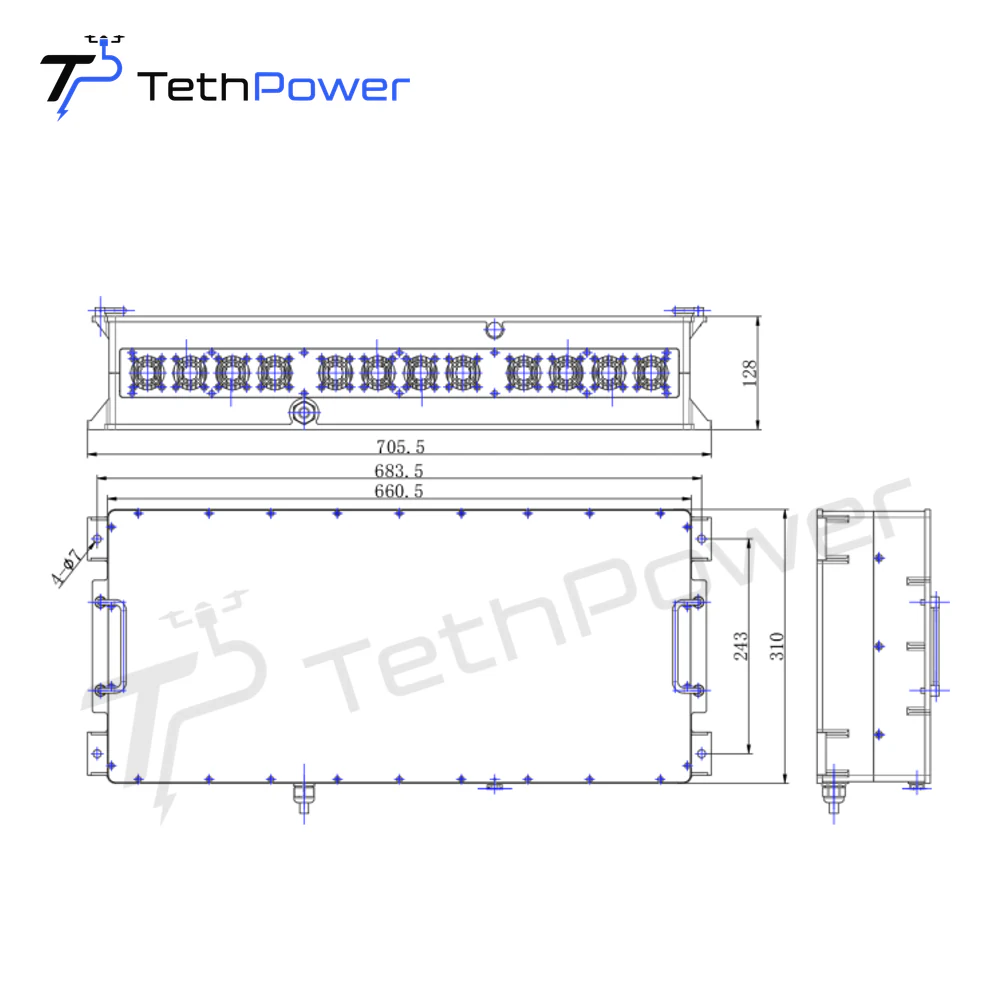

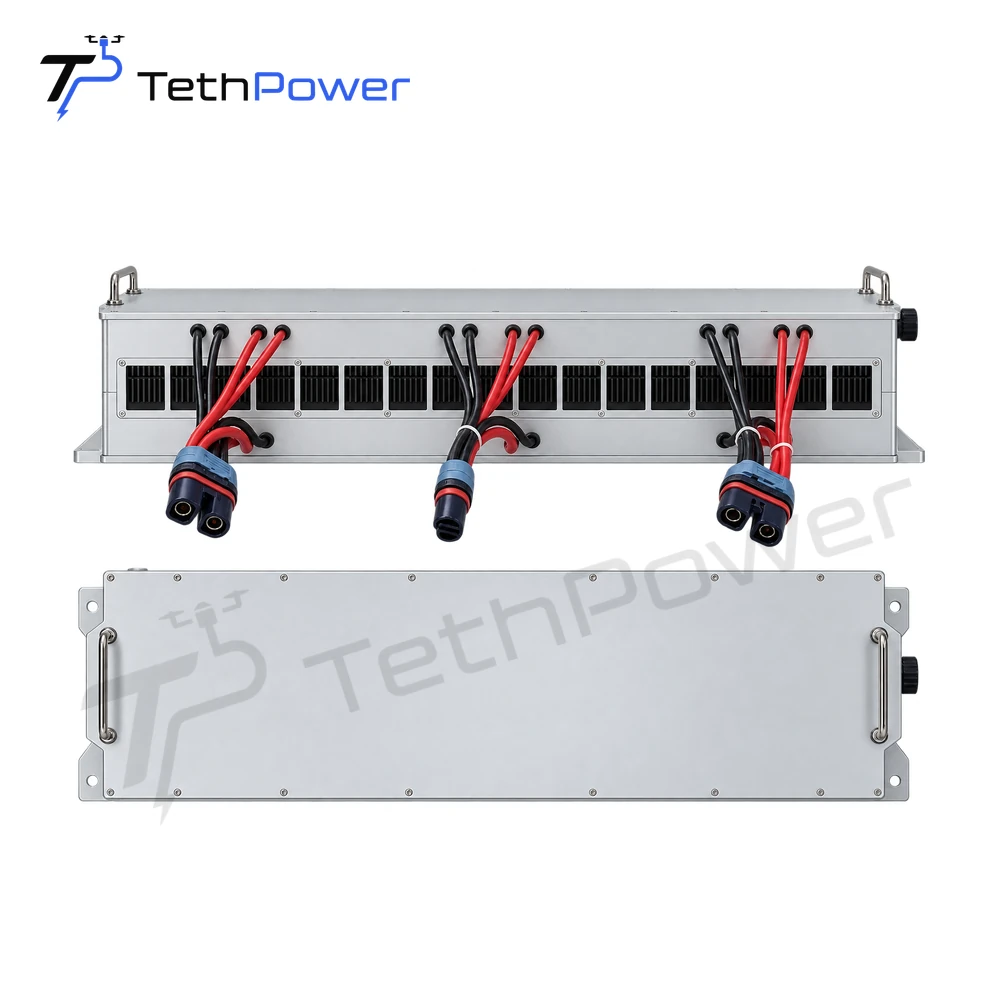

Номинальная мощность TP-P100 составляет 108 kW, максимальная мощность — 120 kW, номинальный выходной ток — 251 A. Корпус со степенью защиты IP65 и принудительным воздушным охлаждением имеет размеры 660 × 308 × 128 mm ±1 mm и массу около 34 kg.
Особенности
- Номинальная мощность 108 kW с максимальной выходной мощностью 120 kW
- Высоковольтный вход 1 600–2 000 VDC с регулируемым выходом 430 VDC
- Номинальный выходной ток 251 A; КПД ≥98 % при входном напряжении 1 900 VDC и нагрузке 50 %
- Корпус IP65 с принудительным воздушным охлаждением, регулируемым вентилятором
- Управление на базе DSP и интерфейс связи CAN
- Функции защиты от перенапряжения, сверхтока, короткого замыкания и перегрева описаны в электрических характеристиках.
Основные характеристики
| Бренд | TethPower |
|---|---|
| Модель | TP-P100 |
| Диапазон входного напряжения | 1 600–2 000 VDC |
| Номинальное выходное напряжение | 430 VDC (400–440 VDC) |
| Номинальный выходной ток | 251 A |
| Номинальная мощность | 108 kW |
| Максимальная выходная мощность | 120 kW |
| КПД | ≥98 % |
| Точность регулирования напряжения | ±1 % |
| Выходные пульсации и шум | ≤10 000mVp-p |
| Размеры | 660 × 308 × 128 mm ±1 mm |
| Вес | ≈34 kg |
| Степень защиты | IP65 |
| Рабочая температура | -20 °C – +40 °C |
| Температура хранения | -40 °C – +85 °C |
| Максимальная высота | 3 000 m |
| Охлаждение | Принудительное воздушное охлаждение |
| Связь | CAN |
Применение
- Высоковольтные системы питания тяжёлых привязных БПЛА с совместимой шиной 430 VDC
- Специальные проекты eVTOL и передовые разработки БПЛА
- Испытания мощных бортовых систем электропитания
- Параллельные силовые архитектуры DC/DC подлежат инженерной проверке.
Рекомендации по подбору системы
TP-P100 предназначен только для высоковольтной интеграции в рамках конкретного проекта. Перед выбором проверьте диапазон шины БПЛА 400–440 VDC, непрерывную и переходную нагрузку, массу модуля 34 kg, центр тяжести, охлаждение, передачу 1 600–2 000 VDC по кабелю-тросу, координацию изоляции, разъёмы, аварийные режимы и условия эксплуатации.
Частые вопросы о TP-P100
Почему изделие называется TP-P100, а его номинальная мощность — 108 kW?
TP-P100 — обозначение модели. В электрических характеристиках отдельно указаны номинальная мощность 108 kW и максимальная мощность 120 kW.
Какое напряжение шины БПЛА требуется для TP-P100?
Номинальное выходное напряжение составляет 430 VDC, а диапазон выходного напряжения — 400–440 VDC. Перед интеграцией необходимо проверить допуск шины БПЛА, работу аккумулятора, интерфейсы управления и параметры разъёмов.
Можно ли использовать TP-P100 в качестве аксессуара для дрона «подключи и работай»?
Нет. Модуль весит приблизительно 34 kg и рассчитан на входное напряжение 1 600–2 000 VDC. Для интеграции требуются специально спроектированные БПЛА, кабель-трос, наземный источник питания, система защиты и рабочая процедура.
Можно ли использовать несколько модулей TP-P100 вместе?
Модуль поддерживает динамическое выравнивание тока и масштабируемую параллельную работу. Для многомодульной системы необходимо проверить совместное управление, проводку, защиту от неисправностей, охлаждение и интеграцию с БПЛА.
